局部放电(pdiv)测试仪 - 局部放电测试仪AN8A10PD系列

产品概述

本测试仪，通过先进的射频、高频和微弱信号等处理技术研发出独特的超高频局部放电检测方案，并采用高精度数字处理芯片进行信号处理，可精确捕获被测产品的局部放电信号。适用于工业电机、新能源主驱电机的局放测试。

产品特点

可计量：提供行业独家PD-UHF计量检测方案。

多功能：一台设备可同时支持匝间PD（DC-PD）和耐压PD（AC-PD）两种功能模式。

多通道：支持多通道切换，一次接线自动完成全部测试，满足电机多绕组的测试需求。
高性能：高信噪比识别算法，实现局部放电的高灵敏度测试。
高可靠：经历严格工况试验、复杂环境百万次试验正常运行。

高稳定：测试结果稳定，不易受生产现场环境工况影响。
多接口：系统支持USB、RS232、LAN等接口，支持PLC通讯、TCP/IP网络协议等，支持MES对接定制、数据库上传等。

测试项目：

PDIV、RPDIV、PDEV、RPDEV

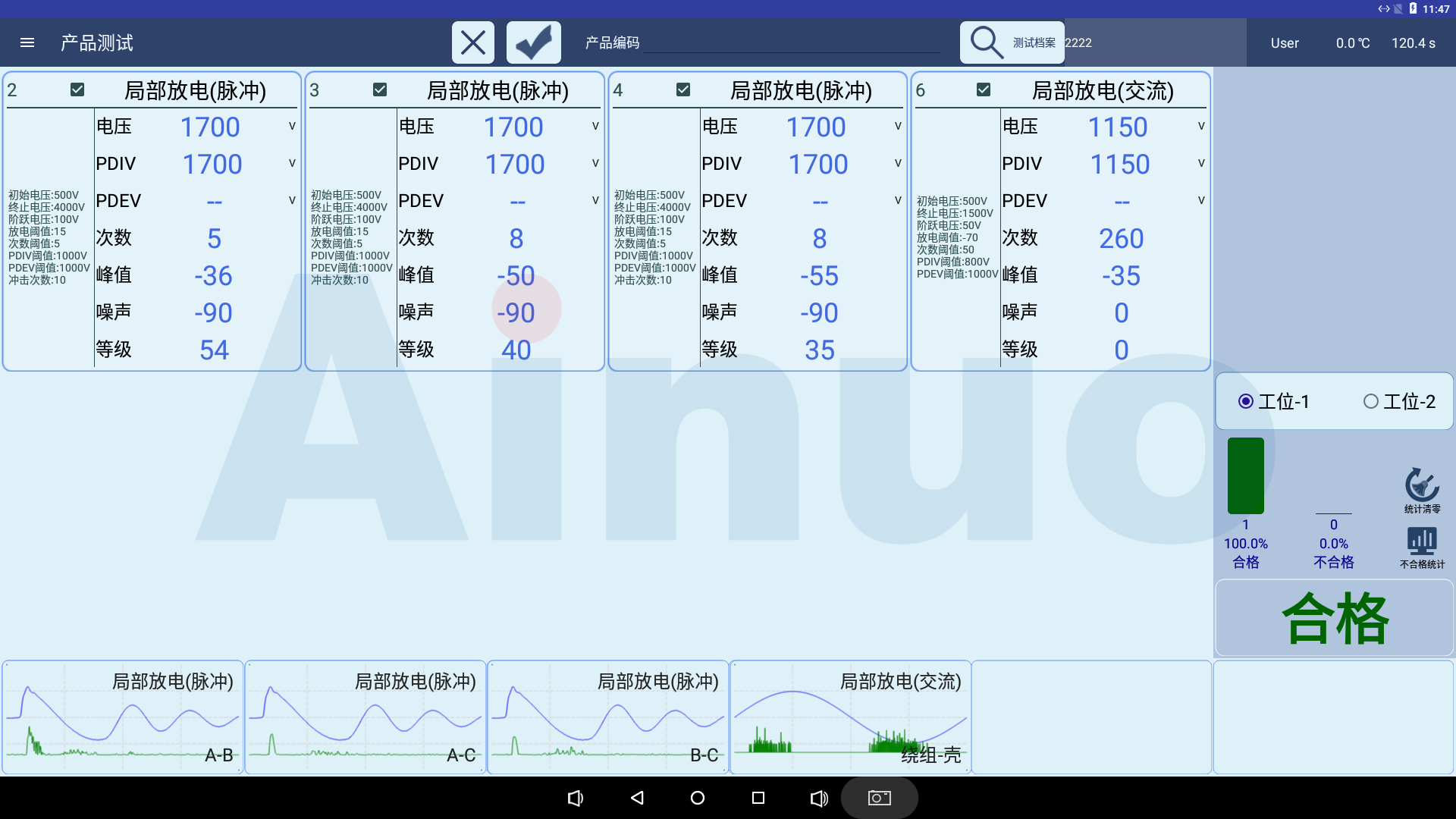

软件界面：

产品应用

新能源电机客户

技术规格

产品名称		局部放电测试仪
产品型号		AN8A10PD系列	定制参数
匝间PD(DC-PD）	输出电压	范围：（300 ~ 5000）VAC
	输出电压	允许误差：±（2.5%×设定值+10V）
	施加能量	≤0.275J	能量提升
	步进电压	10V/步
	脉冲次数	1-32次
	连击间隔	20ms
	阶跃间隔	0.1-99.0s，允许误差：±（1％×设定值+0.1s）
	峰值范围	-90.0~-30.0
	判定方法	放电等级比较
耐压PD(AC-PD）	输出电压	范围：（300 ~ 5000）VAC
	输出电压	允许误差：±（1%×设定值+2V）
	施加能量	≤0.275J	能量提升
	步进电压	10V/步
	持续时间	1-99s
	阶跃间隔	0.1-99.0s，允许误差：±（1％×设定值+0.1s）
	峰值范围	-90.0~-30.0
	判定方法	放电等级比较
其他	微波感应器	感应放电所产生的电磁波
	检测范围	距离被测物5~15cm
	背景噪声	提供背景噪声补偿
	环境条件	使用温度范围:5~40℃，使用湿度范围：20~80%RH 贮存温度范围：-10~50℃，贮存湿度范围：5~90%RH
