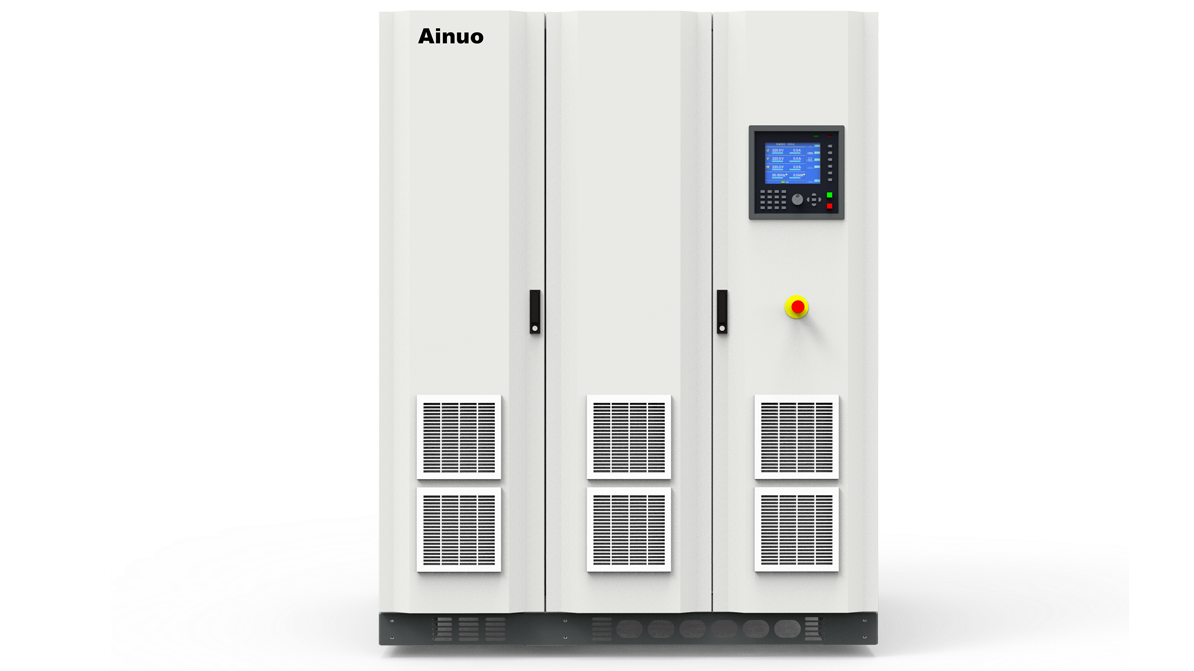

产品概述

ANGS系列电网模拟电源，专门针对光伏、风能等新能源行业开发，适用于逆变器的测试及验证。电源采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化;具备正弦波输出模式和多种谐波叠加输出模式，单相、两相或三相低(零)电压穿越，能够充分模拟各种电网异常状况，可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试，满足相关法规的测试要求。

产品特点

■ 采用FPGA数字化控制技术，逆变器测试流程可完全实现智能化。

■ 具备高性能低(零)电压穿越功能。

■ 电压和频率可设置为阶梯、步阶或渐变等复杂编程方式，轻松实现过欠压，过欠频测试。

■ 具备谐波模式，可叠加2~40次谐波。

■ 三相不平衡模式，可调节三相电压及三相相位差，实现三相不平衡测试。

■ 具备高压直流输出，可与光伏逆变器组成环路测试。

■ 3倍额定电流冲击承受2S，带载能力强。

■ 测量功能齐全：电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数。

■ 在线监控功能：输出状态下监控IGBT温度、变压器温度、风机转速、输入电压等参数。

■ “黑匣子”功能：自动记录报警时的电源状态、报警代码等，极大缩短维护时间。

■ 风机转速根据电源温度自动调整，降低噪音。

■ Lock键，人性化设计，5分钟不操作自动锁定，防止误操作。

■ 机箱采用组合机柜形式，8寸大屏幕彩色液晶显示。

■ 标配RS232通讯接口，可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式。

产品应用

ANGS系列电网模拟电源可模拟过欠压，过欠频，低(零)穿越等曲线，利用防孤岛负载或交流电子负载，可测试逆变器的过欠压，过欠频，防孤岛保护等性能。AN53系列、ANEVH系列太阳能电池模拟器可模拟各种太阳能电池I-V曲线，验证逆变器的最大功率追踪能力，并配合做逆变器老化测试及过欠压保护等; AN87系列多通道功率分析仪对逆变器功率，谐波，效率等参数进行全面测量分析，从而综合分析逆变器性能。三种设备可通过专业的上位机测试软件进行系统集成，组成一个全面的逆变器测试系统和解决方案。

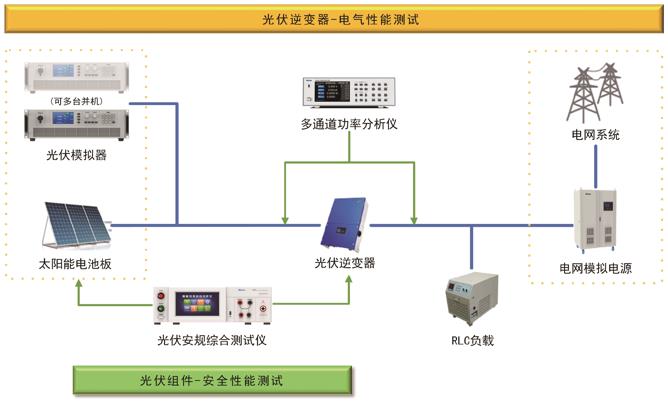

■ 电网模拟电源、太阳能电池模拟器及功率分析仪组成逆变器测试系统；

■ 电网模拟电源输出高压直流，单独与逆变器组成环路测试；

■ ANGS系列电网模拟电源的直流输出端接入逆变器的直流输入端，逆变器的输出端并在模拟电源的输出端，两者组成环路测试，能量在环路内流动，在完成某些特定测试的情况下，为用户节约了设备投入。

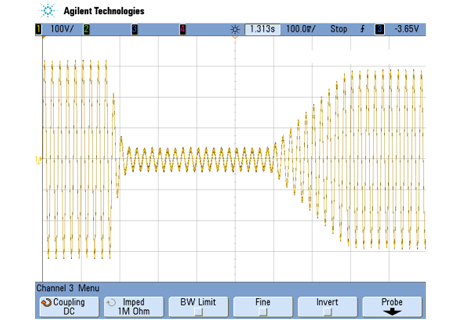

低(零)电压穿越；

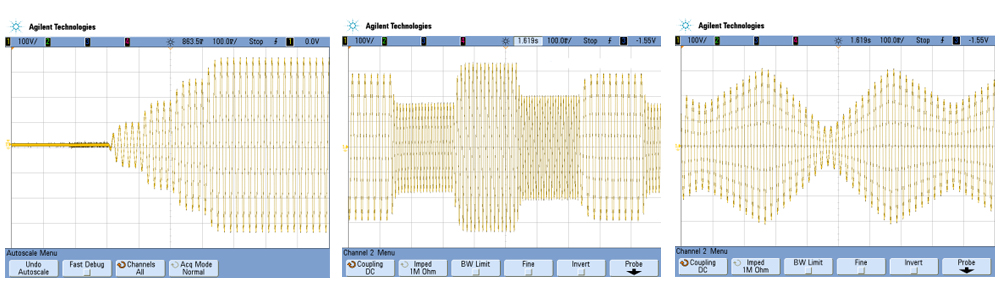

■ 可编程输出(阶梯、步阶、渐变)，实现过欠压，过欠频测试；

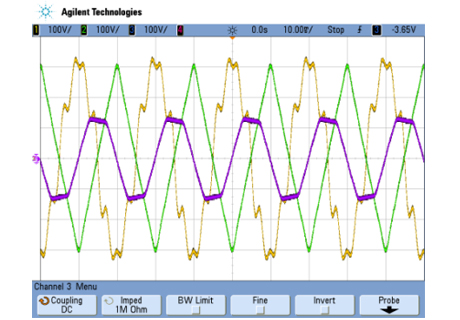

■ 谐波模式；

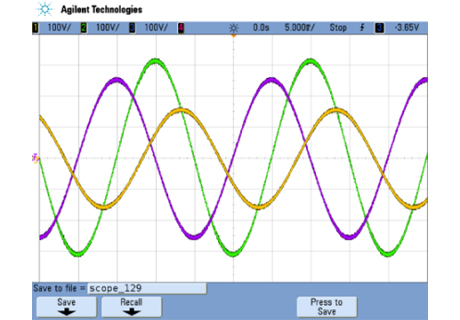

■ 三相不平衡测试；

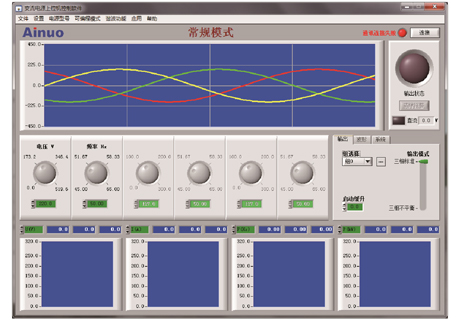

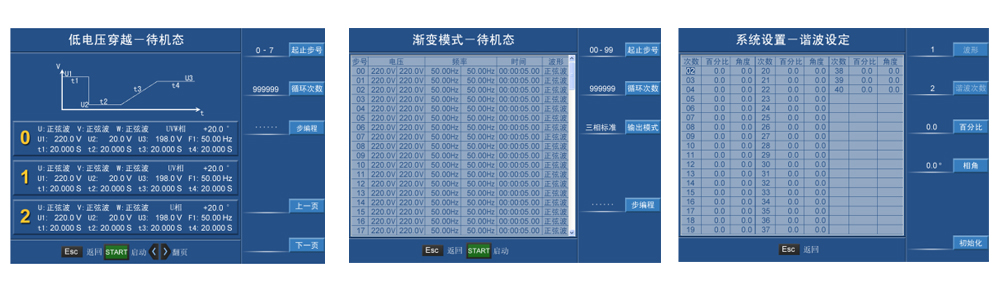

■ 大尺寸彩色液晶、数字键输入、旋钮操作；

■ 上位机控制软件。

技术规格

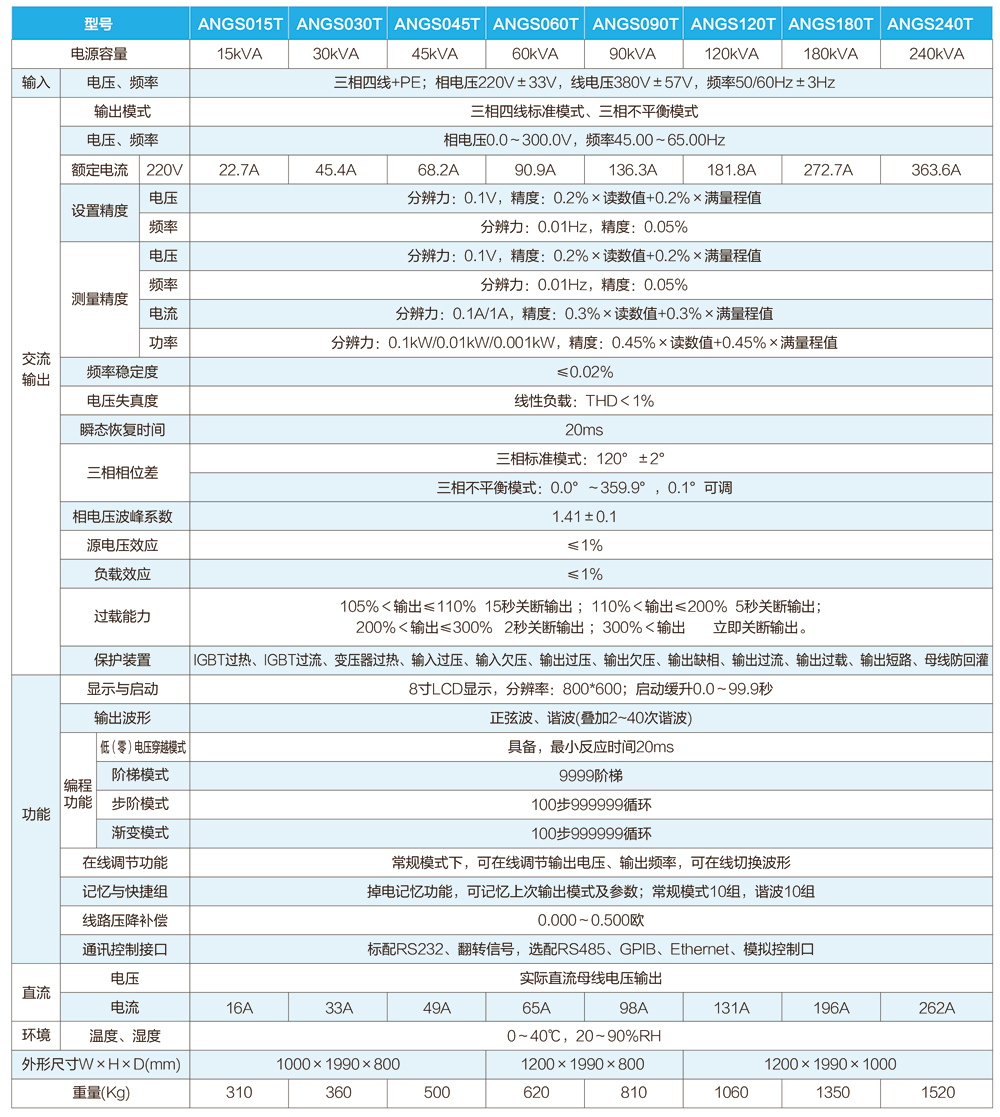

型号				ANGS015T	ANGS030T	ANGS045T	ANGS060T	ANGS090T	ANGS120T	ANGS180T	ANGS240T
电源容量				15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	180kVA	240kVA
交流输入	相数			三相四线+PE
	电压			相电压：220V±33V，线电压：380V±57V
	频率			50/60Hz±3Hz
交流输出	相数			三相四线
	模式			三相标准模式、三相不平衡模式
	电压			相电压：0.0～300.0V
	频率			40.00～70.00Hz
	额定电流		220V	22.7A	45.4A	68.2A	90.9A	136.3A	181.8A	272.7A	363.6A
	设定精度		电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
			频率	分辨力：0.01Hz，精度：0.05%
	测量精度		电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
			频率	分辨力：0.01Hz，精度：0.05%
			电流	分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值
			功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
	频率稳定度			≤0.02%
	电压失真度			线性负载：THD＜1%
	瞬态恢复时间			20ms
	三相相位差			三相标准模式：120°±2°
				三相不平衡模式：0.0°～359.9°，0.1°可调
	相电压波峰系数			1.41±0.1
	源电压效应			≤1%
	负载效应			≤1%
	过载能力			105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出；300%＜输出立即关断输出。
	抗冲击能力			可承受3倍额定电流持续2S
	保护装置			IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路、母线防回灌
	效率			＞86%
功能	显示方式			8寸LCD显示，分辨率：800*600
	输出波形			正弦波、谐波(叠加2~40次谐波)
	编程功能	低（零）电压穿越模式		具备，最小反应时间20ms
		阶梯模式		9999阶梯
		步阶模式		100步999999循环
		渐变模式		100步999999循环
	启动缓升时间			0.0～99.9秒
	在线调节功能			常规模式下，可在线调节输出电压、输出频率，可在线切换波形
	记忆功能			掉电记忆功能，可记忆上次输出模式及参数
	快捷组			常规模式10组，谐波10组
	线路压降补偿			0.000～0.500欧
	通讯接口			RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)、翻转信号（标配）
	远程控制			模拟控制口（选配)
直流输出	电压			实际直流母线电压
	电流			16A	33A	49A	65A	98A	131A	196A	262A
工作环境	温度			0～40℃
	湿度			20～90%RH
外形尺寸W×H×D(mm)				1000×1990×800			1200×1990×800		1200×1990×1000
重量(Kg)				310	360	500	620	810	1060	1350	1520
