产品概述

　　■ 艾诺公司第二代ANBTS7201系列脉冲式锂电池芯短路测试仪，适用于注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。

　　■ 测试仪开创性地采用脉冲式升压、电压跌落侦测的方法，能有效检测出因隔离膜破损、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。

　　■ 测试仪采用恒流充电、自由放电、恒流放电的新一代测试方法，满足了动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试新需求。

　　■ 系列测试仪具备短路测试、BDV测试、绝缘电阻测试、电容测试、弱导电阻测试和开路侦测等多种功能配置，配合三通道扫描输出、PLC IO LAN RS232等通信控制接口，适用于锂电池芯自动化产线的快速测试使用。

产品特点

　　■ 50mA恒流充电、自由放电、30mA恒流放电，脉冲式升压、低损伤、快速的短路测试;

　　■ 25V-1000V电压、2kΩ-100GΩ绝缘电阻测试，锂电池电芯绝缘电阻测试的重复性良好;

　　■ 体积小巧、接口丰富、操作简捷，适用于锂电池电芯自动产线、系统集成设备测试使用。

产品应用

　　动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试

技术规格

产品型号	ANBTS7201-R	ANBTS7201-3R
功能配置	脉冲短路、绝缘电阻，单通道测试	脉冲短路、绝缘电阻，三通道扫描
脉冲短路测试
输出电压	范围：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+5V）
充放电模式	最大50mA恒流充电、最大30mA恒流放电；
测试时间	充电时间TK、放电时间TF；范围：50ms～3000ms；分辨率：1ms；误差：±（5%的设定值+2ms）
判断参数	上升跌落V1（0~100%）、保持跌落V2（0~100%）、放电跌落V3（0~100%）、分辨率0.1V
电芯静电容量	100nF~100000nF
绝缘电阻测试
输出电压	范围：（25~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）
绝缘电阻测量	25V~100V： 0.002MΩ~499.9MΩ：±（5%×读数值±2字） 101V~499V： 0.010MΩ~199.9MΩ，±（2%×读数值±2字）；200.0MΩ~2.000GΩ：±（5%×读数值±2字） 500V~1000V： 0.020MΩ~999.9MΩ，±（2%×读数值±2字）；1.000GΩ~9.999GΩ：±（5%×读数值±2字） 10.00GΩ~49.99GΩ：±（15%×读数值）； 50.00GΩ~99.99GΩ：±（20%×读数值）
测试时间	范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
缓升时间	范围：0，（0.1~999.9）s，0为关闭缓升，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
缓降时间	范围：0，（ 1~999.9）s，0为关闭缓降，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
上下限设置	范围：0.002MΩ~99.99GΩ，0表示无上限设定
充放电模式	最大50mA恒流充电、最大30mA恒流放电
其它规格
供电电源	AC220V±10%，47～63Hz

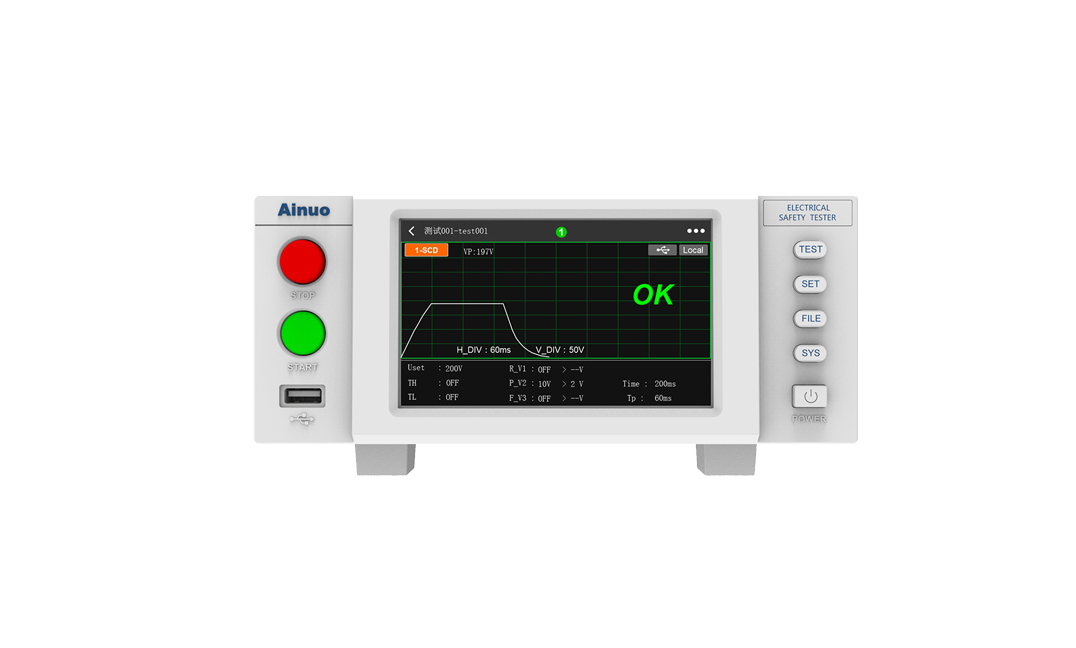

显示操作	LCD、5吋彩显、触摸屏

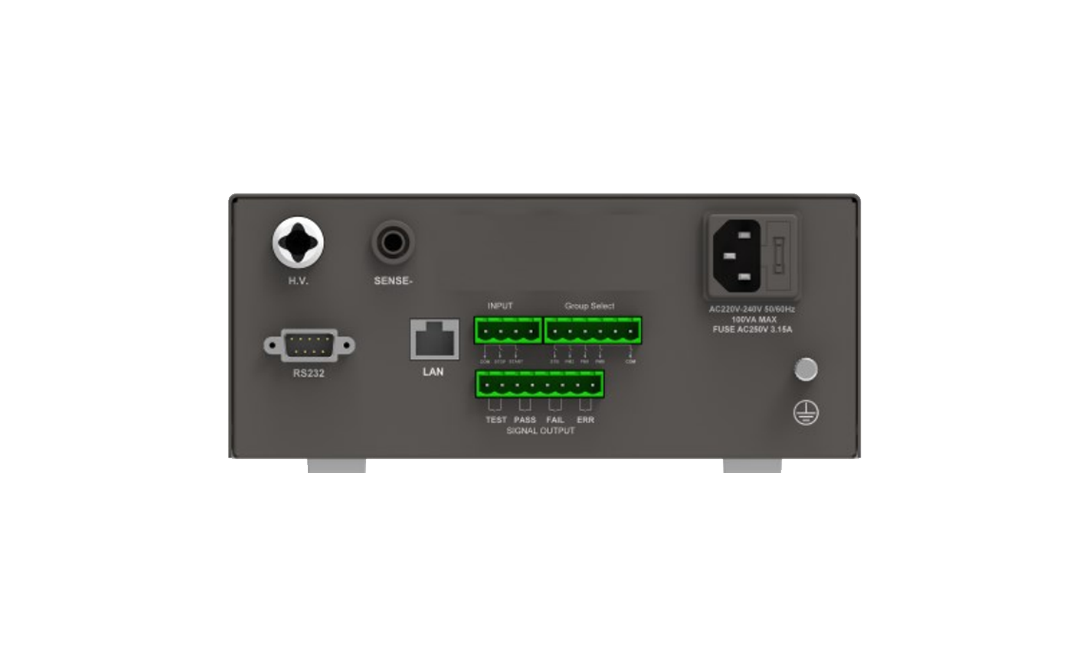

输出接口	RS232C、LAN 、PLC、USB（U盘数据存储）
外形尺寸	21388360（WHD,mm）
