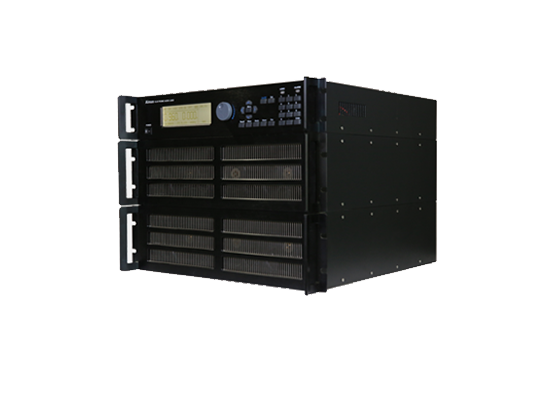

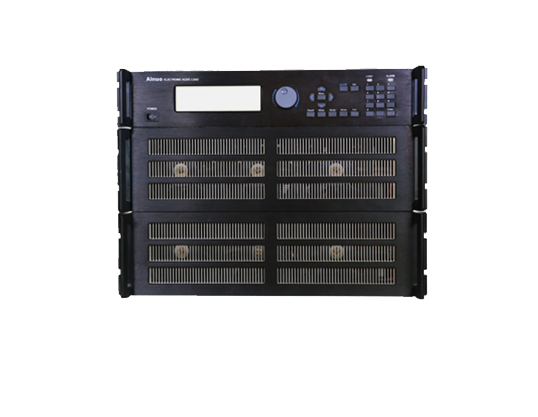

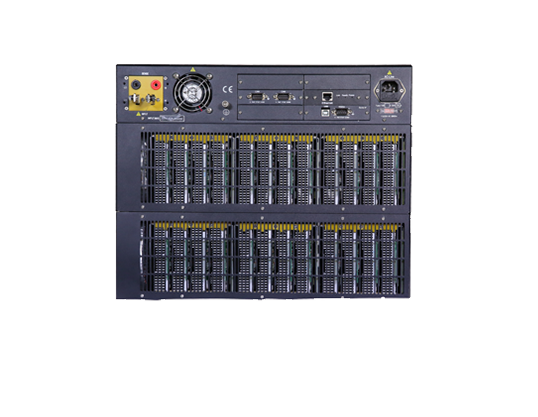

交直流电子负载
型号:
AN29系列
应用:
大功率单相电源测试
产品概述 产品特点 产品应用 技术规格
产品概述

■   CE认证;

■   功率范围:1400W-8400W;

■   最低工作电压至2V,最高工作电压可到350Vrms;

■   电流范围:10Arms-60Arms,峰值电流:45A-270A;

■   频率范围:44-1000Hz,DC;

■   峰值因数范围:1.4-5.000;

■   功率因数可在线调节,设置范围0-1.0;

■   可三相联机控制,组成三相交流电子负载;

■   工作模式:恒电流CC、恒电阻CR、恒功率CP;

■   电流相移:电流波形相移可在拉载过程中调节;

■   直流:静态拉载、动态拉载、可编辑最大40步的程控拉载模式;

■   交流:波形模拟功能;正弦波、3-15次谐波、Phase-Gate(门控触发波)、Crest-Factor(峰值因数波-整流模式);

■   具有电压上下限智能判别,超限报警功能(GO/NG功能,GO-通过,NG-不通过);

■   远地电压检测 sense 输入接口,用于精密的电压检测,消除大电流时引线压降引起的电压测量误差;

■   保护功能:过电压、过电流、过功率、过温度、直流反极性;

■   可进行电压、电流、功率、频率以及功率因数的测量。


产品特点

●  订购与功能扩展

■   AN29201 交直流电子负载 260V/10A/1400W
■   AN29202 交直流电子负载 260V/20A/2800W
■   AN29203 交直流电子负载 260V/30A/4200W
■   AN29204 交直流电子负载 260V/40A/5600W
■   AN29205 交直流电子负载 260V/50A/7000W
■   AN29206 交直流电子负载 260V/60A/8400W
■   选配RS485通信口、GPIB通信卡、网口、并机 / 联机机柜


  产品功能

■   交流负载可编辑多种控制波形

■   测试功能

■   功率因数测试

  AN29系列交流电子负载能够仿真电感性或电容性负载,功率因数从0到1。当负载电流的相移角度及CF两者均有设定时,PF值虽可由1到0,通过面板设置,无须接线,测试方法简洁方便。

■   调整率测试


  AN29系列交流电子负载在定电流模式时,其负载电流是依设定值而定,而不会随着被测物的输出电压而改变。其特性如图所示,即负载电流保持设定值不变。

■   动态性能测试


●  动态负载的操作是周期性的在两个负载准位间切换,如图所示。AN29系列交流电子负载在动态时电流上升、下降斜率独立可调。

■   可编辑步骤功能

负载具备4个存贮组,每组可包含10个步骤,串联最大可达40个步骤,也可分割使用。


■   并机 / 联机功能

AN29系列交直流电子负载具有灵活的并机、联机功能。 多台并机时,可扩展电流和功率,满足大功率单相电源测试需求;三相联机时,组成三相负载,满足三相电源测试需求;也可以多台并机后再联机,组成大功率三相电子负载。

产品应用

■   大功率单相电源测试

技术规格

型号

AN29201

AN29202

AN29203

功率

1400W

2800W

4200W

电流

0 ~ 10Arms (45Apeak,)

0 ~ 20Arms (90 Apeak,)

0 ~ 30Arms (135 Apeak,)

电压

2~ 260Vrms (360 Vpeak),可定制350Vrms(500Vpeak)

频率

44 ~ 1000Hz, DC

交流部分

定电流模式

设定范围

0 ~ 10Arms, 可编程

0 ~ 20Arms, 可编程

0 ~ 30Arms, 可编程

精度

50/60/400Hz:0.1% + 0.2%量程

分辨率

2mA

5mA

5mA

定电阻模式

设定范围

1~1200Ω, 可编程

1Ω~600Ω, 可编程

1Ω~400Ω, 可编程

精度

50/60Hz:±(1.5% +0.5%量程)   400Hz:±(1.5% +1.0%量程)

分辨率

0.2Ω

0.1Ω

0.067Ω

定功率模式

设定范围

1400W, 可编程

2800W, 可编程

4200W, 可编程

精度

DC/50/60/400Hz:  0.2% + 0.3%量程

分辨率

0.25W

0.5W

0.75W

波峰系数波模式

设定范围

1.4 ~ 5.0, 可编程

门控触发波模式

导通角

0-359°

关断角

1-360°

谐波模式

次数

1-15

设定范围

0-1

分辨率

0.1%

功率因数模

设定范围

0 ~ 1超前或滞后, 可编程

0 ~ 1超前或滞后, 可编程

0 ~ 1超前或滞后, 可编程

精度

1%量程

1%量程

1%量程

分辨率

0.01

整流性负载模式

工作频率

45Hz ~ 70Hz

电阻、电感、电流模式

设置参数 : Rs, Ls, C, RL

电感寄生电阻设置范围

0 ~ 9.999Ω

0 ~ 9.999Ω

0 ~ 9.999Ω

电感设置范围

0 ~ 9999µH

0 ~ 9999µH

0 ~ 9999µH

电容设置范围

100 ~ 9999µF

100 ~ 9999µF

100 ~ 9999µF

电阻设置范围

2.77 ~ 9999.99Ω

1.39 ~ 9999.99Ω

1.11 ~ 9999.99Ω

直流部分

电压范围

2V ~ 260V

2V ~ 260V

2V ~ 260V

电流范围

0A ~ 10A

0A ~ 20A

0A ~ 30A

最小工作电压

2V

2V

2V

上升时间

1ms

工作模式

定电流、定电阻、定功率、动态

短路电流仿真

使用定电阻模式

测量部分

直流电压测量范围

260V

260V

260V

直流电流测量范围

0.1% + 0.1%量程

0.1% + 0.1%量程

0.1% + 0.1%量程

直流电压分辨率

100mV

100mV

100mV

直流电流测量范围

10.00A

20.00A

30.00A

直流电流精度(50/60/400Hz)

0.1% + 0.2%量程

0.1% + 0.2%量程

0.1% + 0.2%量程

直流电流分辨率

2.0mA

4.0mA

6.0mA

其它参数

有功(W), 视在(VA),无功(VAR), 功率因数, 频率, 失真度

其它

保护

过电流:10.5Arms;过电压:273Vrms;过功率:1470W;过温度

过电流:21Arms;过电压:273Vrms;过功率:2940W;过温度

过电流:31.5Arms;过电压:367Vrms;过功率:4410W;过温度

控制接口

RS-232,USB,模拟量控制口

工作电压

115/230 Vac ±15%

尺寸 长 x 宽 x 高(mm)

440×222×465

机脚高度(mm)

15
