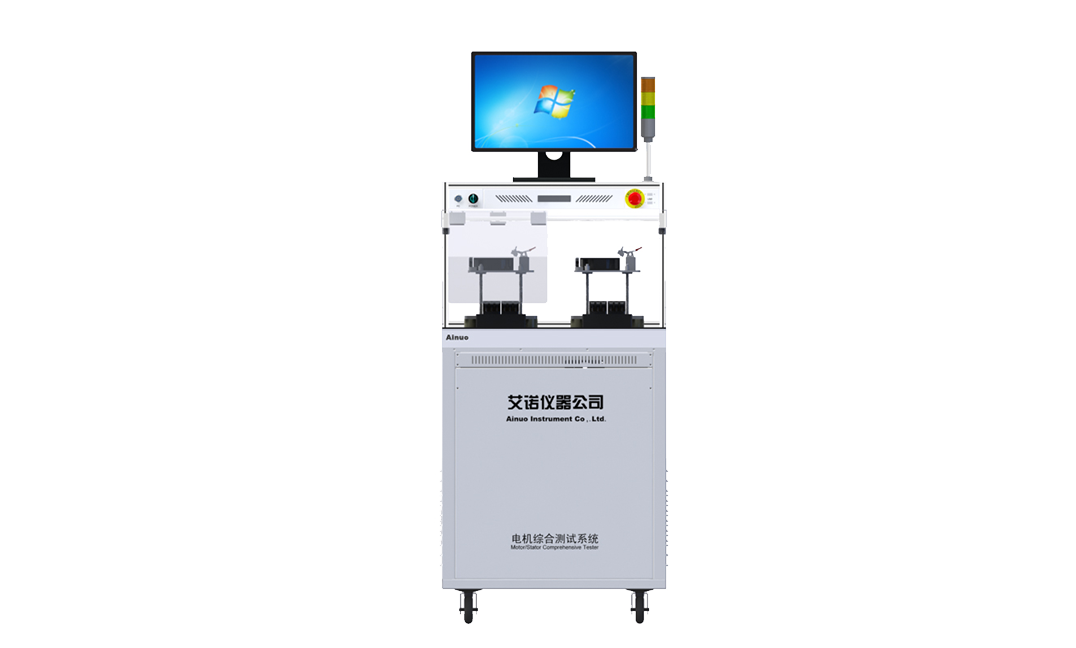

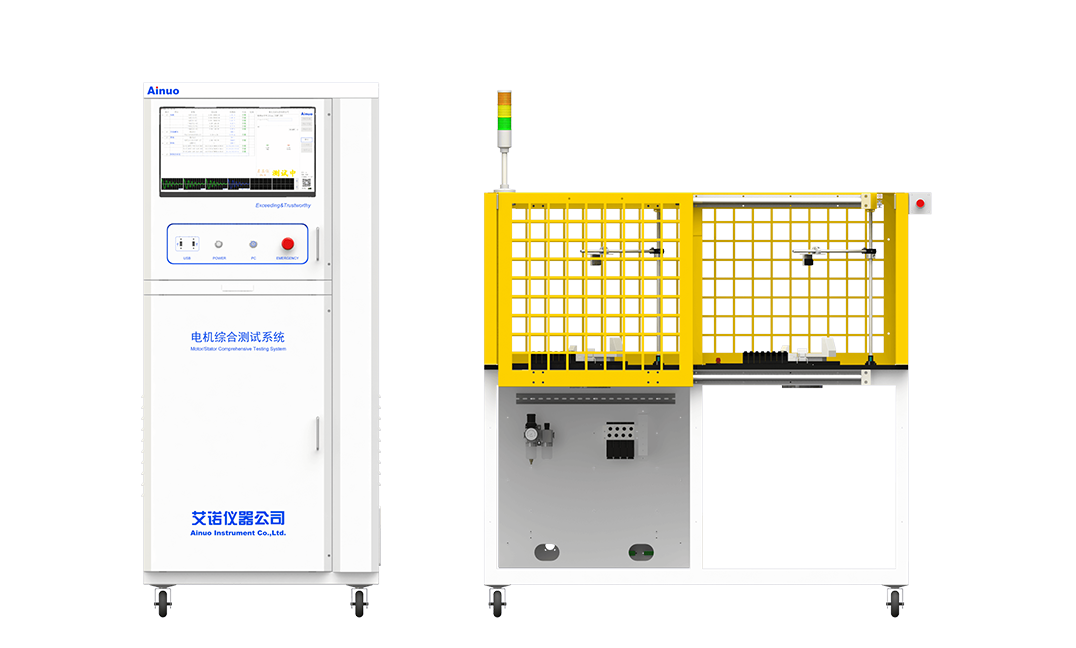

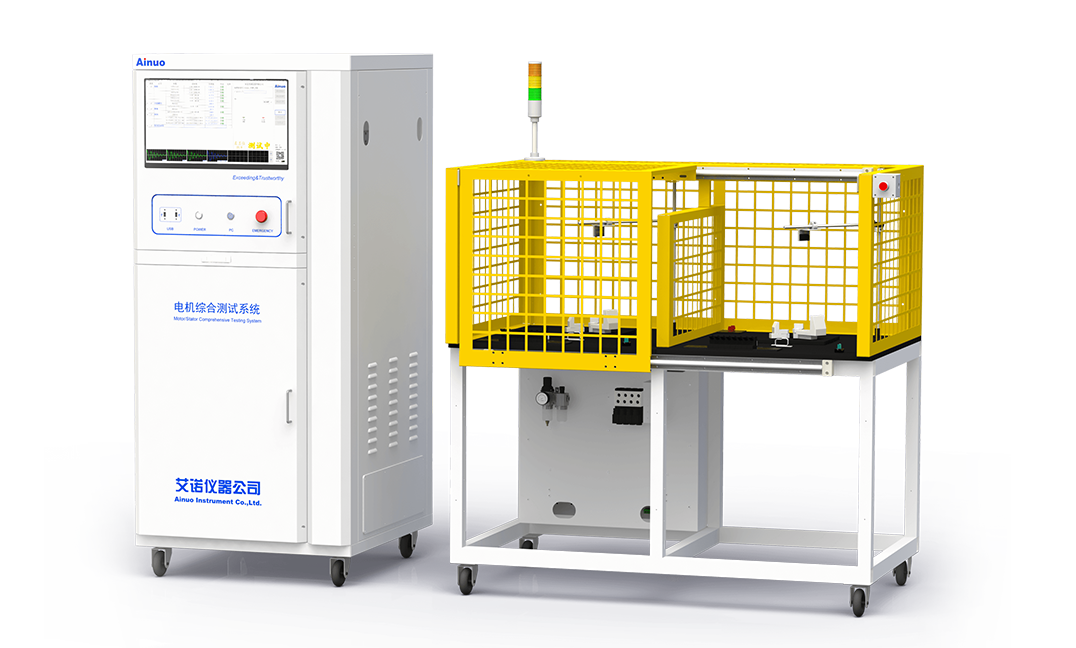

AC整机综合测试系统 - AC整机综合测试系统 AN83EX系列

产品概述

■ 多档位：系统功率模块具备多档功率的测试能力。

■ 高效率：系统一次装夹完成全部测试，支持双工位、多工位定制，提升测试效率。

■ 高性能：系统电压调节均采用闭环反馈调节系统，保证电压输出的稳定性。

■ 易维护：系统可搭配自主研发的交直流电源，售前/售后统一高效。

■ 多接口：系统支持USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

产品特点

● 测试项目

■ AC整机：耐压、绝缘、电阻、匝间、电感、转向、低启、堵转、接地、泄漏、多档功率、振动。

产品应用

本系统适用于风机行业的整机测试；设备适用于AC单三相风机；测试速度快，测试精度高，满足出厂测试需求。

技术规格

应用行业		AV/DC/EC风机等
产品型号		AN83EX系列		定制参数
耐压测试	输出电压	范围：（300 ~ 3000）VAC，步幅：10V/步		5000VAC
		允许误差：±（1％×设定值+5V）		直耐
	击穿电流	范围：（0.01~20.0）mA		100mA
		允许误差：±（2％×读数值+0.3×量程）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
绝缘测试	输出电压	范围：（200 ~ 1000）VDC，步幅：5V/步		2500V
		允许误差：±（1％×设定值+5V）
	纹波系数	＜5%
	电阻测量	范围：1.0~500MΩ		10GΩ
		允许误差：±（5％×读数值+2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
电阻测试	测试测量	范围:（0.1~20k）Ω,单位Ω		1mΩ～400KΩ
		允许误差：±(0.3%×读数值+0.1%×量程)
	温度测量	（0.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%		其他
	显示范围	0.0％～99.9％
匝间测试	脉冲电压	范围：（300～3000）V，步幅：100V/步
		允许误差：±（2.5%×设定值+10V）
电感测试	测试范围	0.0001μH-99.99kH
	基本精度	0.5%
	测试频率	100Hz,120Hz,1kHz,10kHz
	测试电平	0.1,0.3,1.0（V）
空载测试	电压范围		（1.0-300.0)V；	1000V
	允许误差		±（0.3%示值+0.2%量程）	0.1级
	电流范围		（0.05-20.00）A；
	允许误差		±（0.3%示值+0.2%量程）
	功率范围		（1.0-6.0k）W；
	允许误差		±（0.8%示值+0.2%量程）
霍尔测试	电压范围		（0.5-20.0）V
	允许误差		±（0.5%×读数值+0.2%×量程）
	频率		（10-1000）Hz
	允许误差		±（0.1%×读数值+1个字）
	占空比		（20-80）%；允许误差±(1%×示值)
转向测试	判定参数		正转、反转、不转
