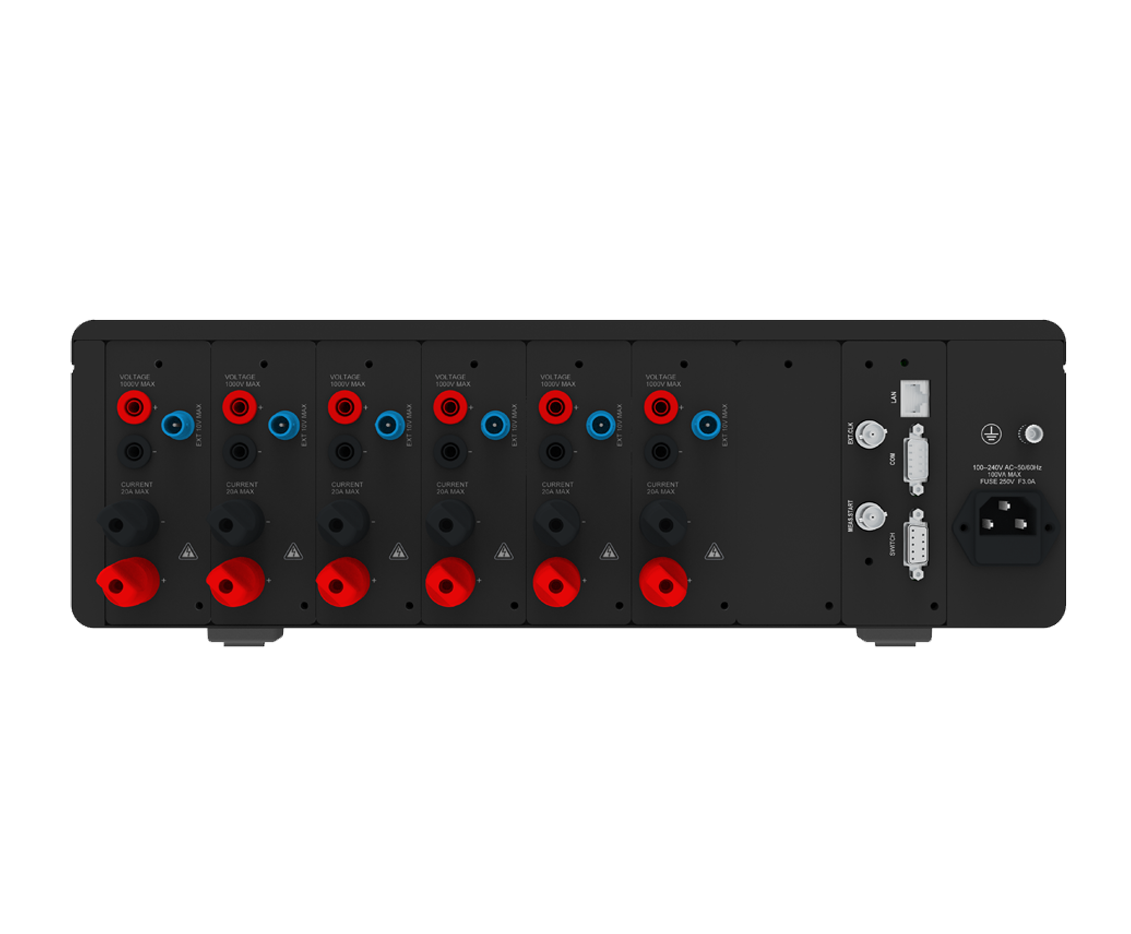

多通道功率分析仪
型号:
AN87660系列
应用:
单相/三相家用电器、商用电器待机功耗和功率分析等
产品概述 产品特点 产品应用 技术规格
产品概述

■  六通道同步功率分析;

■  基本精度:读数的0.05% +量程的0.05%;

■  测量带宽: DC, 0.5Hz~100kHz;

■  采样速率: 200kSps;

■  最大电压:常规1000V ( DC1500V) ;

■  最大电流: 50A/20A (常规) /5A/1A,支持混合搭配,可选配传感器;

■  液晶显示:全触屏体验,显示界面条目自定义,波形显示;

■  数据存储:存储项目自定义,CSV格式导出;

■  完美尺寸:标准3U高度,符合系统集成要求。


产品特点

■  多通道:  1~ 6通道同步测量单元配置,可灵活配置为多通道单相、三相三x2、三相四x2、四相(DC+三相三)等模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;

■  高精度: 使用高速FPGA+ARM处理器双核处理,16位高速高精度AD转换器,基本精度可达0.1%,最快100ms显示数据更新周期;

■  宽功率: 单通道可测量电流20A(可选配50A、5A、1A等规格,且支持混合搭配),功率最小分辨力0. 1mW,满足待机功耗测量需求和额定功率测量需求;

■  宽频带: 交流、直流信号两用,功率测量带宽DC、0.5Hz~100kHz, 可满足各种标准和非标准正弦波形负载功率测量;

■  多路谐波分析: 六通道可同时进行谐波分析,最高50次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;

■  多路频率测量: 六通道可同时进行频率测量;

■  线路滤波: 采用500Hz. 5.5kHz的低通滤波器, 可测量PWM波形的基波值,滤掉开关电源电流高频干扰;

■  传感器: 变比功能,支持常规I-1、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器,最大输入电压10V,可选配大电流传感器;

■  效率计算: 可同时测量设备的输入、输出能耗,井计算出其效率;

■  电能累积: 可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。


产品应用

■  单相/三相家用电器、商用电器待机功耗和功率分析;

■  电力电子、变压器、发电机功率、谐波分析;

■  开关电源功率、谐波、浪涌电流分析;

■  光伏逆变器功率、效率、谐波分析;

■  变频器、变频电机功率、谐波分析;

■  照明、L ED功率分析;

■  电动汽车、充电桩电性能测量。


技术规格

型号

AN87660

测量通道-x

1~6

接线方式

1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线,2电压2电流)、3P3W(3V3A)(三相3线,3电压3电流)、3P4W(三相4线)

测量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI……

输入阻抗

电压:约2MΩ,

电流直接输入:约2.5mΩ (50A规格)    电流传感器输入:约100kΩ

AD采样速率

约200kS/s

满量程峰值因数

3或6

电压额定量程

(直接输入)

峰值因数为3时: 15/30/60/100/150/300/600/1000*[V]

峰值因数为6时: 7.5/15/30/50/75/150/300/500*[V]      *最大量程峰值因数为1.5

电流额定量程

(直接输入)

峰值因数为3时:

  20A电流规格: 500m/1/2/5/10/20*[A]

选配:

50A电流规格: 1/2/5/10/20/50*[A]

  5A电流规格: 100m/200m/500m/1/2/5*[A]

  1A电流规格: 20m/50m/100m/200m/500m/1*[A]

峰值因数为6时:

20A电流规格:250m/0.5/1/2.5/5/10*[A]

选配:

50A电流规格: 0.5/1/2.5/5/10/25*[A] 2

5A电流规格:50m/100m/250m/0.5/1/2.5*[A]

1A电流规格:10m/25m/50m/100m/250m/0.5*[A]   *以上规格的最大量程峰值因数为1.5

电流额定量程

(BNC传感器)

选配:200m/500m/1/2/5/10[V]

电压、电流量程精度范围

(1%~110%)*×量程    *电压1000V、电流最大量程精度范围为(1%~100%)×量程

功率因数范围

±(0.001 ~ 1.000)

电压

测量精度

DC

0.1Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤10kHz

10kHz<f≤100kHz

±(0.05%×显示值+0.05%×量程)

±(0.05%×显示值+0.05%×量程)

±(0.1%×显示值+0.1%×量程)

±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)

±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流

测量精度

DC

0.1Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤10kHz

10kHz<f≤100kHz

±(0.05%×显示值+0.05%×量程)

±(0.05%×显示值+0.05%×量程)

±(0.1%×显示值+0.1%×量程)

±((0.1×f)%显示值+0.2%×量程)

±({1+0.08×(f-10)}%×显示值+0.3%×量程)

功率

测量精度

DC

0.5Hz≤f<45Hz

45Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤10kHz

10kHz<f≤50kHz

50kHz<f≤100kHz

±(0.05%×显示值+0.05%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.05%×显示值+0.05%×量程)

±(0.2%×显示值+0.1%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)

±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

有功功率分辨力

0.1mW

频率测量范围

DC,0.5Hz ~ 100kHz

频率测量精度

±0.1%×显示值

谐波测量

11Hz ~ 600Hz,1~50次谐波含量,总失真度

电能测量范围

0~999999MWh (分辨率:1mWh/0.01mAh)

电能测量精度

±(0.1%×显示值+0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500Hz、5.5kHz电压线路、电流线路和频率滤波

变比功能

1 ~ 50000

数据更新周期

100m / 200m / 500m / 1/ 2 / 5 /10[s]

控制接口

标配:RS-232、开关量接口、网口; 选配:RS-485、GPIB

显示器

7英寸 液晶触摸屏

外形尺寸

426(W,前饰框) x 132.5(H,前饰框) x 430.3(D,不含接线柱) mm

开口尺寸

422(W,机体) x 128.5(H,机体) mm

底脚高度

17.5 mm

整机重量

约7.5 kg

*以上规格如有更新,恕不另行通知

■   [条件]温度:23±5℃,湿度:30%~75%RH,输入波形:正弦波,共模电压:0V,线路滤波器:OFF,频率滤波器:440Hz以下ON,功率因数λ:1,峰值因数:3。预热后。接线状态下,调零或改变量程后。

■   测量精度公式中f是频率,单位kHz。

■   当数据更新率是100ms时,所有精度加读数的0.05%。

■   因调零或量程改变后温度变化的影响:

电压DC精度加量程的0.02%/℃,电流DC精度加500μA/℃,外部传感器DC精度加50μV/℃,功率DC精度加电压和电流影响的乘积。
