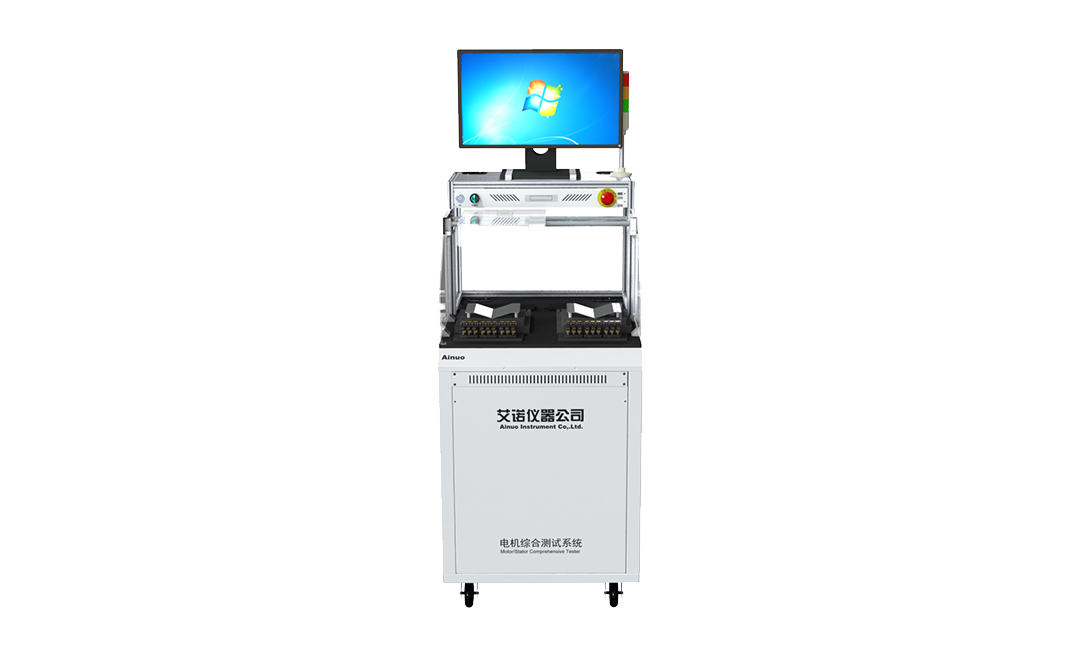

风机定子综合测试系统 - 风机定子综合测试系统 AN8AEX系列

产品概述

■ 高兼容：兼容耐压、绝缘、电阻、匝间等七合一测试项目。

■ 高效率：系统一次装夹完成全部测试，支持双工位、多工位定制，提升测试效率。

■ 高性能：系统电压调节均采用闭环反馈调节系统，保证了电压输出的稳定性。

■ 智能化：系统支持开机自检、远程诊断及在线升级等智能操作，可快速定位问题、排除故障。

■ 多接口：系统支持USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

产品特点

● 测试项目

■ 耐压、绝缘、电阻、匝间、电感、转向、反嵌

● 解决行业痛点

■ 漆皮破损：耐压漏电流异常、绝缘电阻异常、匝间波形异常

■ 相序错误：转向异常。

■ 嵌线错误：反嵌异常。

■ 垂线测试：垂线电弧异常。

测试产品案例

产品应用

本系统适用于风机行业的定子测试；设备适用于AC单三相风机、EC单三相风机、DC风机等各类型离心，轴流，永磁风机行业定子；测试速度快，大大缩短测试时间，提高生产效率。

技术规格

应用行业		AV/DC/EC风机等
产品型号		AN8AEX系列	定制参数
耐压测试	输出电压	范围：（300 ~ 3000）VAC，步幅：10V/步	5000VAC
		允许误差：±（1％×设定值+5V）	直耐
	击穿电流	范围：（0.01~20.0）mA	100mA
		允许误差：±（1％×读数值+5个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（0.1％×设定值+2个字）
绝缘测试	输出电压	范围：（200 ~ 1000）VDC，步幅：5V/步	2500V
		允许误差：±（1％×设定值+5V）
	纹波系数	＜5%
	电阻测量	范围：1.0~500MΩ	50GΩ
		允许误差：±（2％×读数值+2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（0.1％×设定值+2个字）
电阻测试	测试测量	范围:（0.1~20k）Ω,单位Ω	1mΩ～2MΩ
		允许误差：±(0.3%×读数值+0.1%×量程)
	温度测量	（-10.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%	其他
	显示范围	0.0％～99.9％
匝间测试	脉冲电压	范围：（300～3000）V，步幅：10V/步
		允许误差：±（2.5%×设定值+10V）
	连击间隔	20ms
	波形采样	100MHz
电感测试	测试范围	1.0μH-1000.0mH	99.99kH
	基本精度	0.5%
	测试频率	100Hz,120Hz,1kHz,10kHz
	测试电平	0.1,0.3,1.0（V）
空载测试	电压范围	（1.0-700.0)V；	1000V
	允许误差	±（0.5%示值+0.1%量程）	0.1级
	电流范围	（0.05-20.00）A；
	允许误差	±（0.35%示值+0.1%量程）
	功率范围	（1.0-6.0k）W；
	允许误差	±（0.5%示值+3个字符）
霍尔测试	电压范围	（0.5-30.0）V
	允许误差	±（0.5%×读数值+0.1%×量程）
	频率	（10-1000）Hz
	允许误差	±（0.2%×读数值+1个字）
	占空比	（20-80）%；允许误差±(0.5%×示值)
转向测试	判定参数	正转、反转、不转
