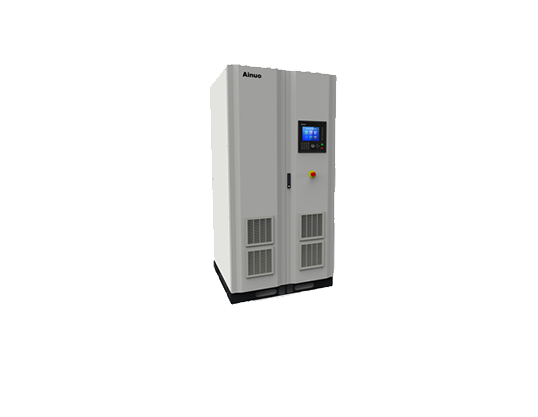

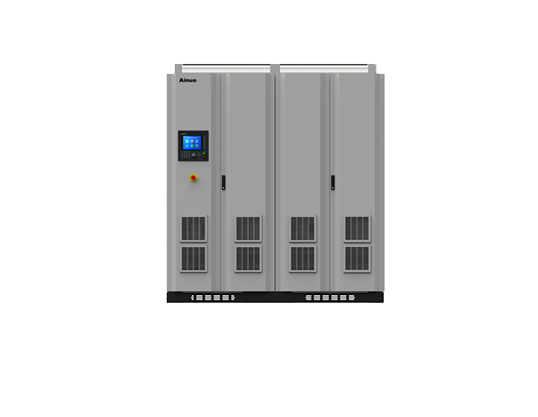

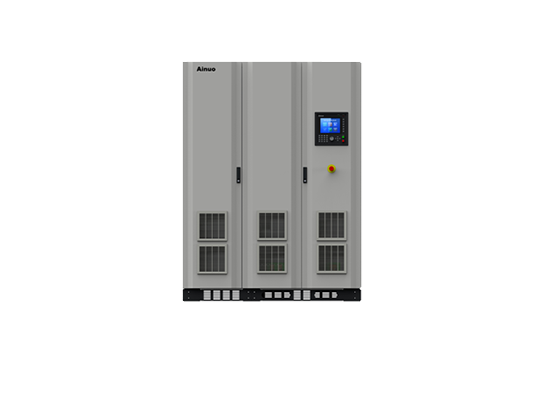

回馈式直流电子负载
型号:
ANEL系列
应用:
燃料电池测试、充电机、充电桩测试、电池组、电池包放电测试、电容、超级电容放电测试、储能系统变流器测试
产品概述 产品特点 产品应用 技术规格
产品概述

■   回馈式直流电子负载ANEL系列采用高频PWM整流和双向DCDC变换技术,FPGA数字控制技术,实现高性能全功率段能量回馈电网功能,相比常规直流负载,节能、绿色环保。数字控制技术,高控制精度,响应速度快,负载输入电压范围更宽,可实现0V~满量程的全范围负载输入。


■   回馈式直流电子负载实现能量自动回馈电网的直流负载功能,与常规负载相比操作便捷,使用安全。常规负载属于耗能型负载,能量靠电阻发热消耗;回馈式直流电子负载属于馈能型负载,能量回馈到电网,绿色环保,可靠安全,优势突出。

产品特点

■   PWM整流和双向DCDC两级电路设计,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势。

■   主流高频PWM整流控制技术,功率因数≥0.99,THD和注入谐波电流满足国标GB/T14549-93要求,能量高品质回馈电网。

■   高控制精度:电压、电流精度±0.1%F.S。

■   快速动态响应:10%-90%突加载和90%-10%突减载响应时间≤5ms;

■   优化的双向DCDC变换技术,直流输入电压范围更宽,可实现0V-满量程直流输入。

■   CC、CV 、CP三种工作模式。

■   多重保护功能:输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护,短路限流保护。

■   内置EMI滤波器,可以很好的滤除由于高频开关过程导致的干扰信号。

■   通讯及远程控制功能:标配CAN、RS232/RS485通信接口和上位机远程控制软件。

■   额定条件下,效率高达95%。

■   大屏幕液晶显示,同时兼容按键和触摸屏操作,适合各种恶劣工况环境下操作使用。

■   锁屏(键)功能:当客户超过5分钟不操作设备时,设备会自动锁闭键盘和触摸屏输入。


产品应用

■   燃料电池测试
■   充电机、充电桩测试
■   电池组、电池包放电测试
■   电容、超级电容放电测试
■   电力电子测试
■   储能系统变流器测试
■   替换常规直流负载使用

技术规格

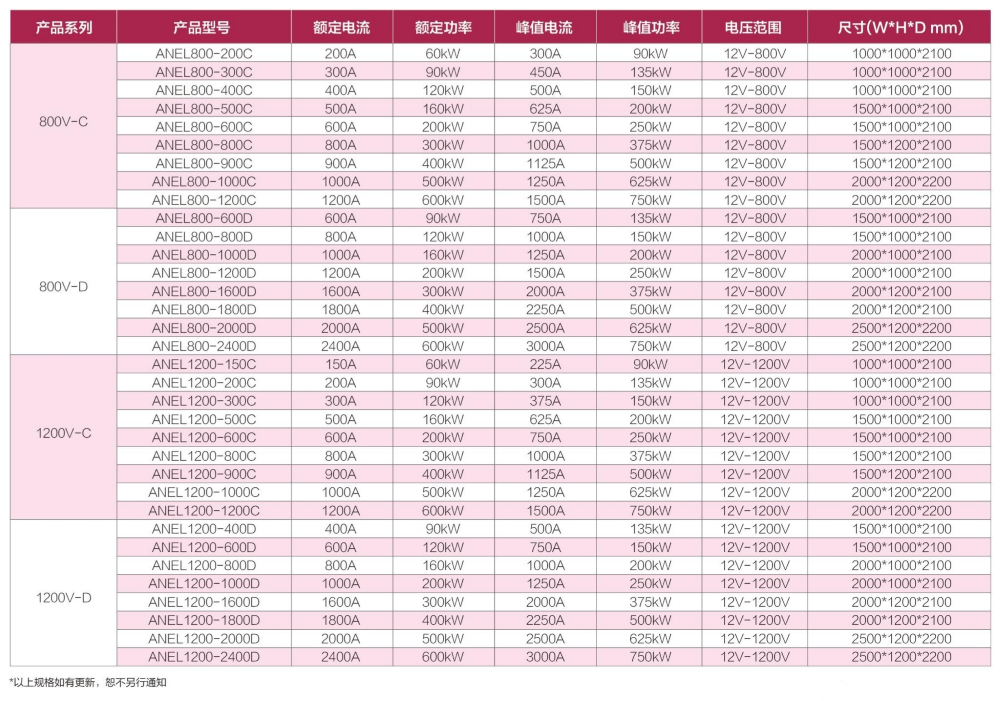

产品型号及规格参数


电压等级品型号额定电流
(A)
峰值电流
(A)
电流峰值时间(S)额定功率(Kw)峰值功率(Kw)功率峰值时间
(S)
500V ANEL500-200 200 300 60 60 90 60
ANEL500-300 300 450 60 90 135 60
ANEL500-400 400 480 60 120 144 60
ANEL500-500 500 600 60 120 144 60
800V ANEL800-100 100 150 60 60 90 60
ANEL800-200 200 300 60 60 90 60
ANEL800-300 300 450 60 90 135 60
ANEL800-500 500 750 60 160 240 60
ANEL800-600 600 800 60 250 333 60
ANEL800-750C 750 850 60 300 340 60
ANEL800-800 800 1040 60 350 455 60
ANEL800-900C 900 1100 60 400 489 60
ANEL800-1000C 1000 1260 60 500 630 60
ANEL800-2000C 2000 2520 60 1000 1260 60
1000V ANEL1000-200 200 260 60 90 117 60
ANEL1000-350 350 455 60 160 208 60
ANEL1000-400 400 520 60 250 325 60
ANEL1000-500 500 650 60 250 325 60
ANEL1000-650C 650 850 60 300 392 60
ANEL1000-900C 900 1200 60 400 533 60
ANEL1000-1000C 1000 1260 60 500 630 60
ANEL1000-2000C 2000 2520 60 1000 1260 60

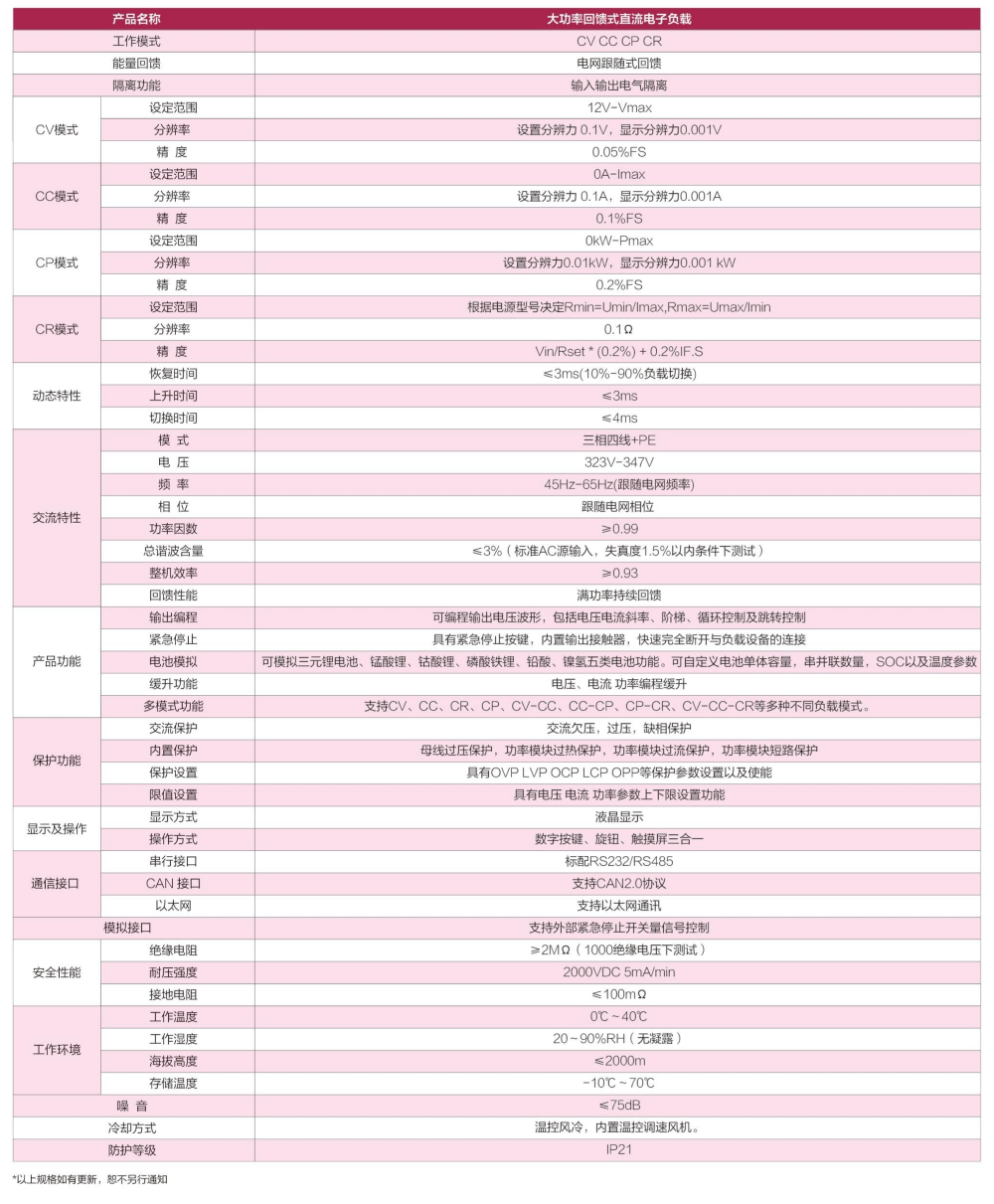

ANEL系列通用功能参数

直流输入

电压范围

0-满量程

电压精度

0.1%F.S  分辨力 0.1V

电流精度

0.1%F.S  分辨力 0.1A

源效应负载效应

0.1%F.S

纹波(Vpp)

0.2%F.S

瞬态恢复时间

≤5ms

电流上升时间

≤1ms

交流输出

电压频率

三相四线+PE,线电压380V±57V,45~55Hz

功率因数

≥0.99

总谐波含量

≤3%

回馈功能

全功率段能量回馈

功能

波形编辑

电压电流斜率、阶梯、循环控制、跳转控制

急停功能

具备急停按钮

保护功能

IGBT过热、IGBT过流、变压器过热、输出缺相、母线过压、输入过压、输入过流

通信接口

RS232/RS485,CAN口

本地操作

同时兼容触摸和按键操作

工作环境

温度、湿度

0~40℃,10~90%RH

重量及尺寸

重量

1030kg

尺寸W×H×D(mm)

1000*1900*1000

此外形尺寸和重量为120kW及以下机型参数,其他功率外形尺寸和重量请来电详询。



上述规格仅供参考,具体技术规格以合同约定为依据。
