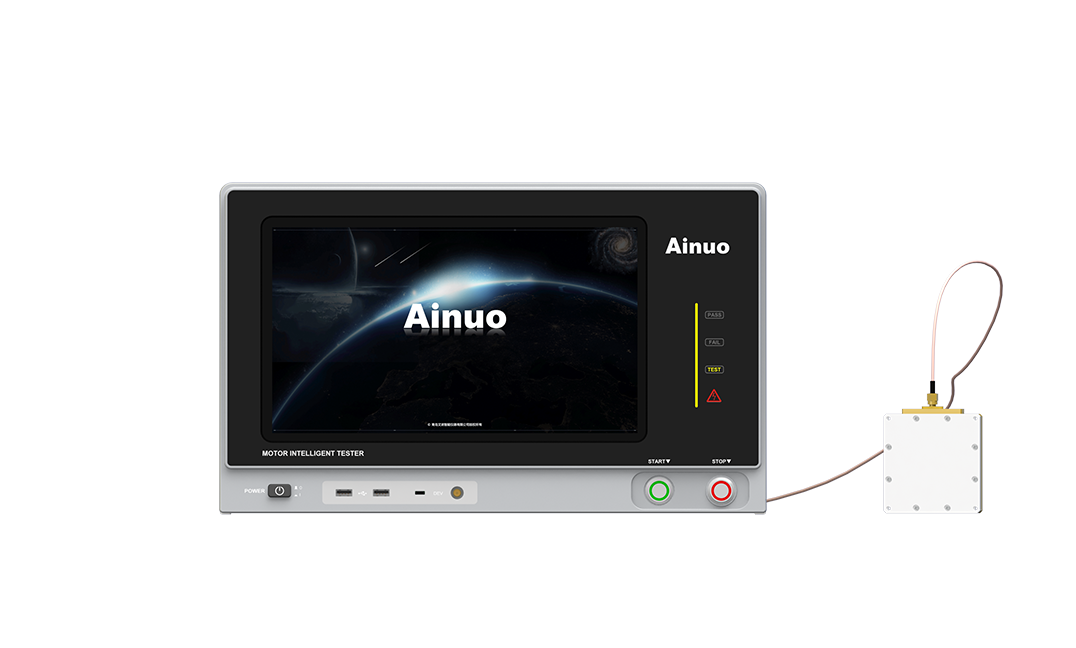

局部放电测试仪
型号:
AN8A10PD系列
应用:
工业电机、新能源主驱电机的局放测试
产品概述 产品特点 产品应用 技术规格
产品概述

本测试仪,通过先进的射频、高频和微弱信号等处理技术研发出独特的超高频局部放电检测方案,并采用高精度数字处理芯片进行信号处理,可精确捕获被测产品的局部放电信号。适用于工业电机、新能源主驱电机的局放测试。


产品特点

可计量:提供行业独家PD-UHF计量检测方案。

多功能:一台设备可同时支持匝间PD(DC-PD)和耐压PD(AC-PD)两种功能模式。

多通道:支持多通道切换,一次接线自动完成全部测试,满足电机多绕组的测试需求。
高性能:高信噪比识别算法,实现局部放电的高灵敏度测试。
高可靠:经历严格工况试验、复杂环境百万次试验正常运行。

高稳定:测试结果稳定,不易受生产现场环境工况影响。
多接口:系统支持USB、RS232、LAN等接口,支持PLC通讯、TCP/IP网络协议等,支持MES对接定制、数据库上传等。


测试项目:

PDIV、RPDIV、PDEV、RPDEV

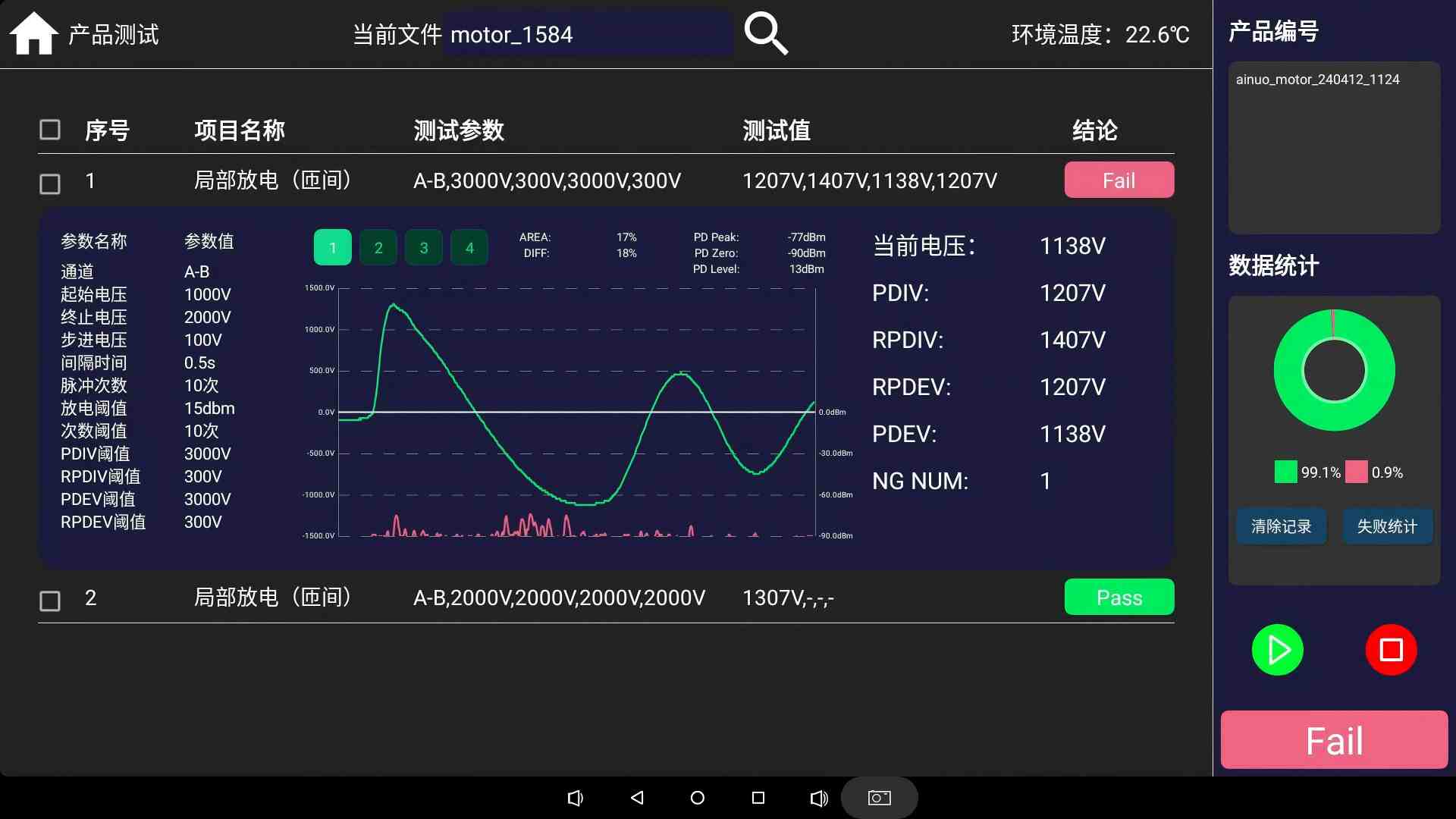

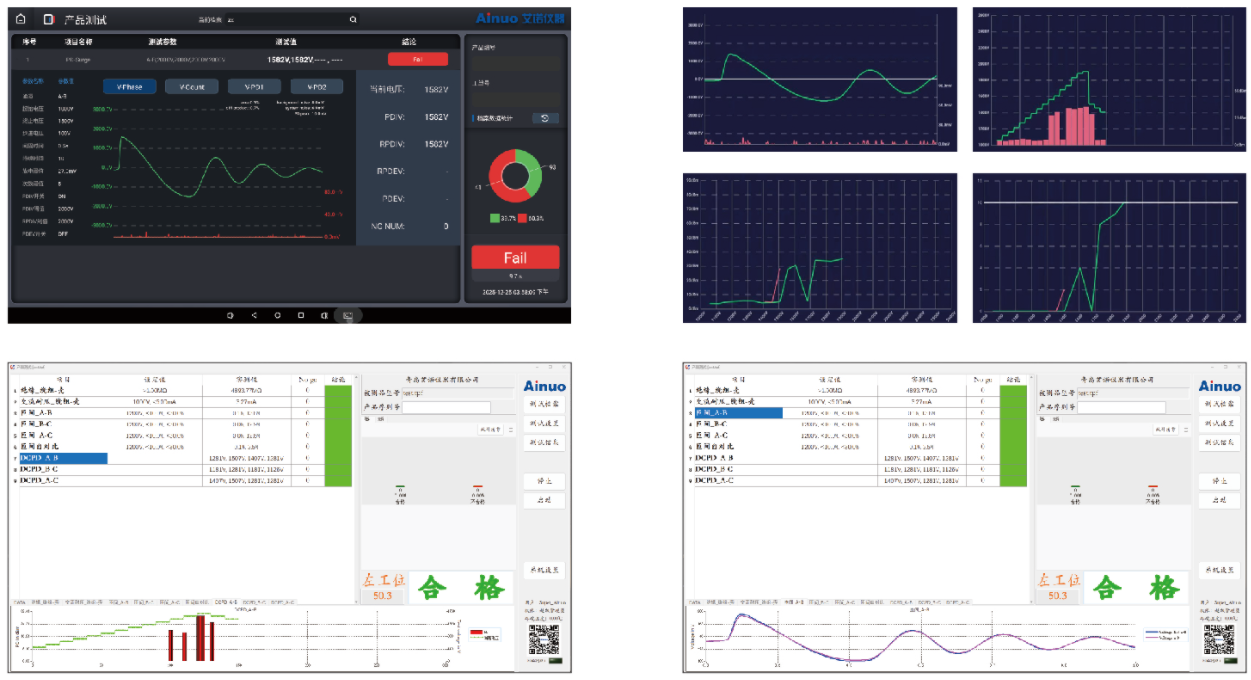

软件界面:

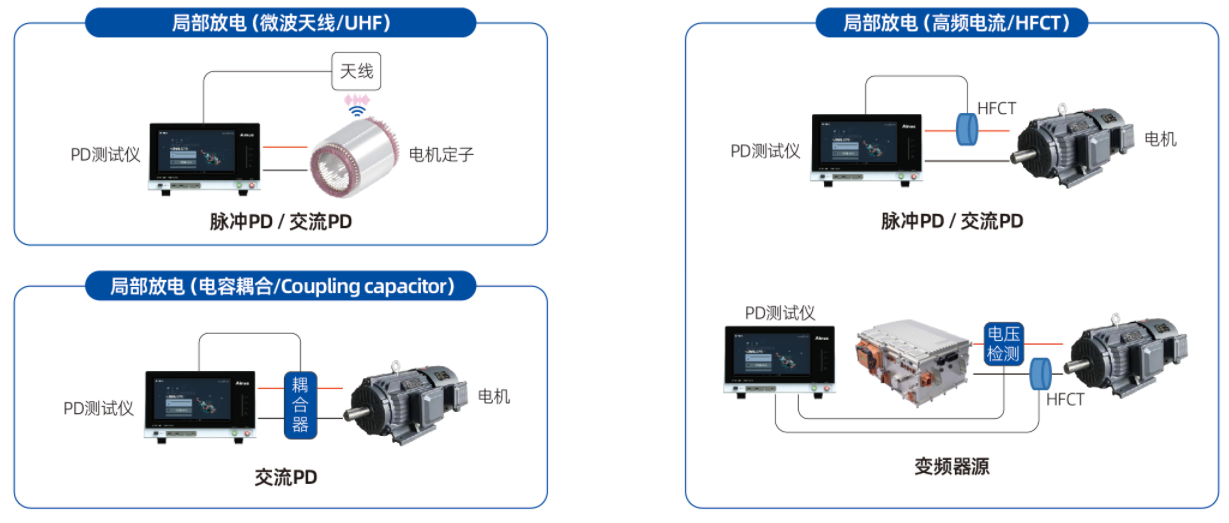

产品应用

工业电机、新能源主驱电机的局放测试

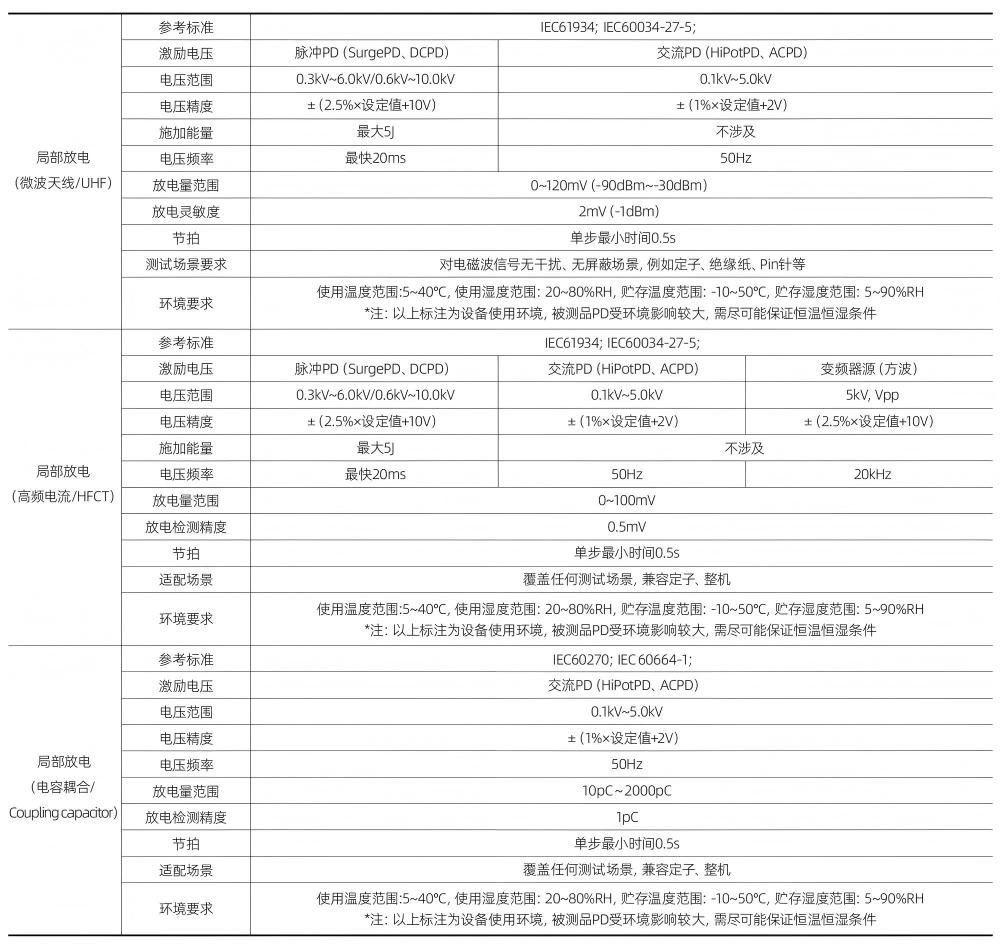

技术规格

产品名称

局部放电测试仪

产品型号

AN8A10PD系列

定制参数

匝间PD(DC-PD)

输出电压

范围:(300 ~ 5000)VAC


允许误差:±(2.5%×设定值+10V)


施加能量

≤0.275J

能量提升

步进电压

10V/步


脉冲次数

1-32次


连击间隔

20ms


阶跃间隔

0.1-99.0s,允许误差:±(1%×设定值+0.1s)


峰值范围

-90.0~-30.0


判定方法

放电等级比较


耐压PD(AC-PD)

输出电压

范围:(300 ~ 5000)VAC


允许误差:±(1%×设定值+2V)


施加能量

≤0.275J

能量提升

步进电压

10V/步


持续时间

1-99s


阶跃间隔

0.1-99.0s,允许误差:±(1%×设定值+0.1s)


峰值范围

-90.0~-30.0


判定方法

放电等级比较


其他

微波感应器

感应放电所产生的电磁波


检测范围

距离被测物5~15cm


背景噪声

提供背景噪声补偿


环境条件

使用温度范围:5~40℃,使用湿度范围:20~80%RH
贮存温度范围:-10~50℃,贮存湿度范围:5~90%RH
