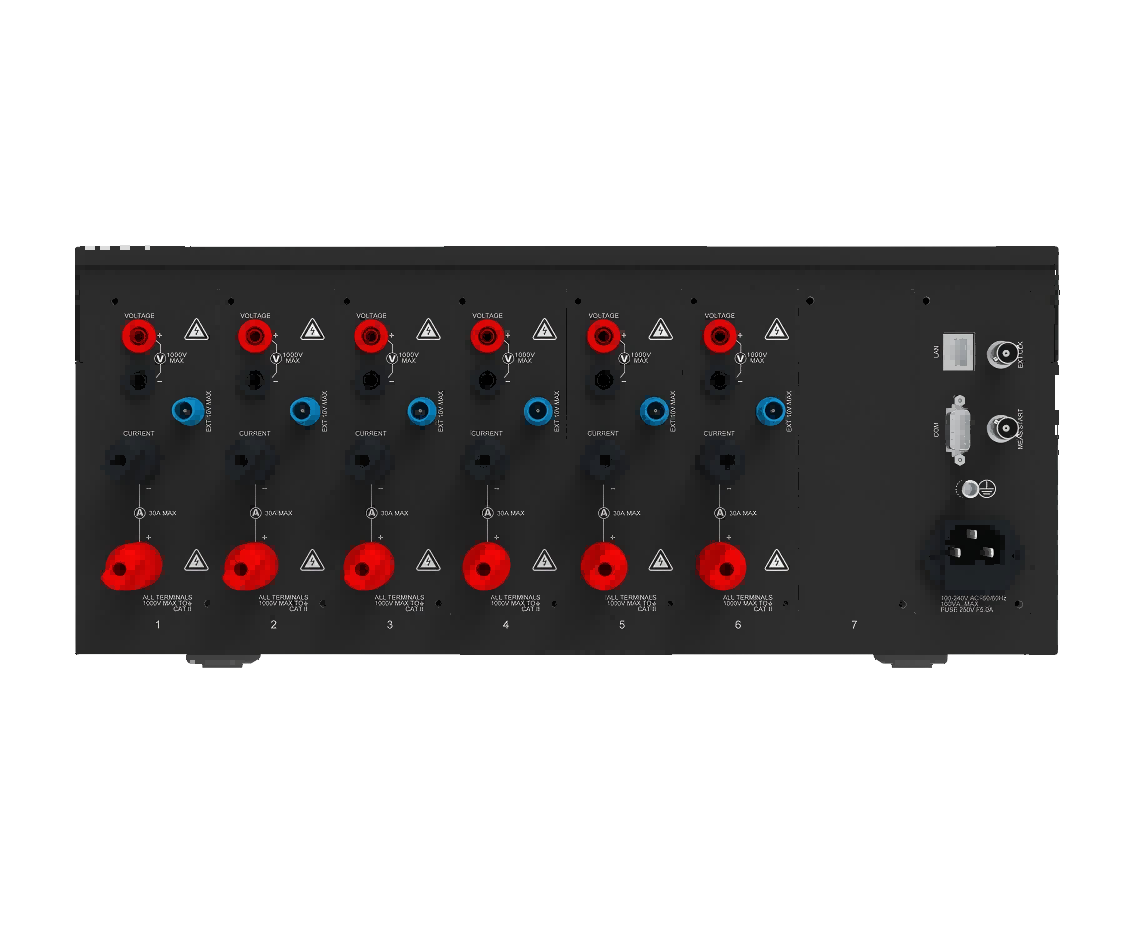

多通道高精度功率分析仪
型号:
ANPA3000系列
应用:
光伏逆变器、电动汽车、OBC、充电桩、电机台架、变频电机、开关电源、电力电子、变压器
产品概述 产品特点 产品应用 技术规格
产品概述

■  六通道同步功率分析

■  基本精度:读数的0.03% + 量程的0.05%

■  测量带宽:DC,0.5Hz~1MHz

■  最大电压:1000V(DC1500V)

■  规格丰富:50A / 30A(标配)/ 5A,标配BNC接口,可选配传感器

■  液晶显示:全触屏体验,显示界面条目自定义,多种波形显示

■  数据存储:存储项目自定义,CSV格式导出,本机截图保存

■  完美尺寸:标准4U高度,符合系统集成要求

产品特点

★  多通道:1~6通道同步测量单元配置,可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;

★  高精度:使用高速FPGA+ARM处理器双核处理,16位高速高精度AD转换器,基本精度可达0.05%,最快50ms显示数据更新周期;

★  宽频带:交流、直流信号两用,功率测量带宽DC、0.5Hz~1MHz,可满足各种标准和非标准正弦波形负载功率测量;

★  多规格:单通道可测量电流30A(可选配50A、5A等规格,且支持混合搭配),功率最小分辨力0.1mW,满足待机功耗测量需求和额定功率测量需求;

★  多路谐波分析:六通道可同时进行谐波分析,最高500次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;

★  多路频率测量:六通道可同时进行频率测量;

★  线路滤波:采用500Hz、5.5kHz、50kHz的低通滤波器,可测量PWM波形的基波值,滤掉开关电源电流高频干扰;

★  传感器:变比功能,支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器,最大输入电压10V,可选配大电流传感器;

★  效率计算:可同时测量设备的输入、输出能耗,并计算出其效率;

★  电能累积:可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。


产品应用

光伏逆变器功率测量



■   符合《GB/T 37409- 2019光伏发电并网逆变器检测技术规范》;

■   电压范围0~1000V ( DC1500V ) ;

■   电流范围0- -50A/电流传感器;

■   可同时测量输入、输出(单相、三相)功率、功率因数;

■   自动效率计算;

■   最大500次谐波、失真度分析;

■   买电、卖电双向功率测量。


电动汽车电性能测量


■   多通道,可同时检测多项参数:支持台架测试、OBC、充电桩效率测试、电池充放电性能、电源变换性能、电机性能等;

■   交直流,最大电流50A,可扩展更大电流传感器;

■   精度高,基本精度0.1%,最小功率分辨力0. 1mW;

■   可测量交流、直流信号的瞬时有效值、平均值、峰值,电能量等。


电机台架、变频电机测量


■   满足GB12668标准;

■   功率带宽DC, 0.5Hz~1MHz;

■   电流范围0~ 50A/电流传感器;

■   可同时测量输入、输出功率;

■   500次谐波、失真度分析;

■   扭矩转速传感器数据换算,机械功率、效率机选。


各种电源、UPS功率测量



■   电流范围0~ 50A/30A/5A;

■   功率带宽DC,0.5Hz~ 1MHz;

■   可同时测量输入、输出(单相、三相)功率,监测电池充放电量;

■   自动效率计算。

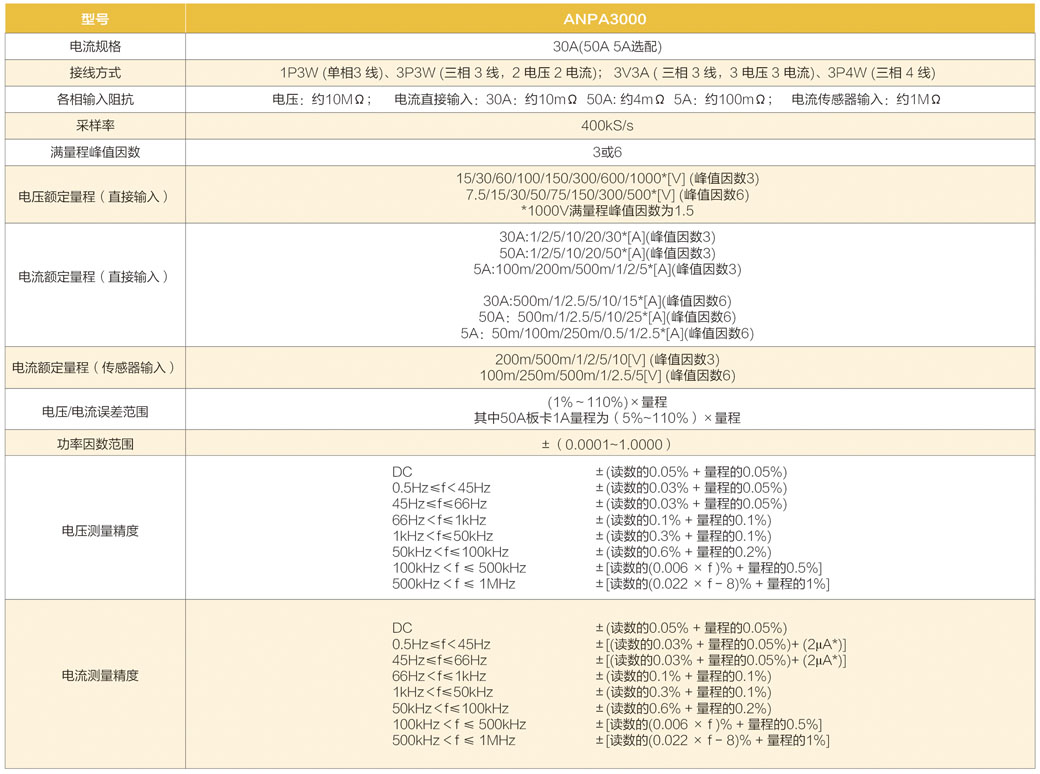

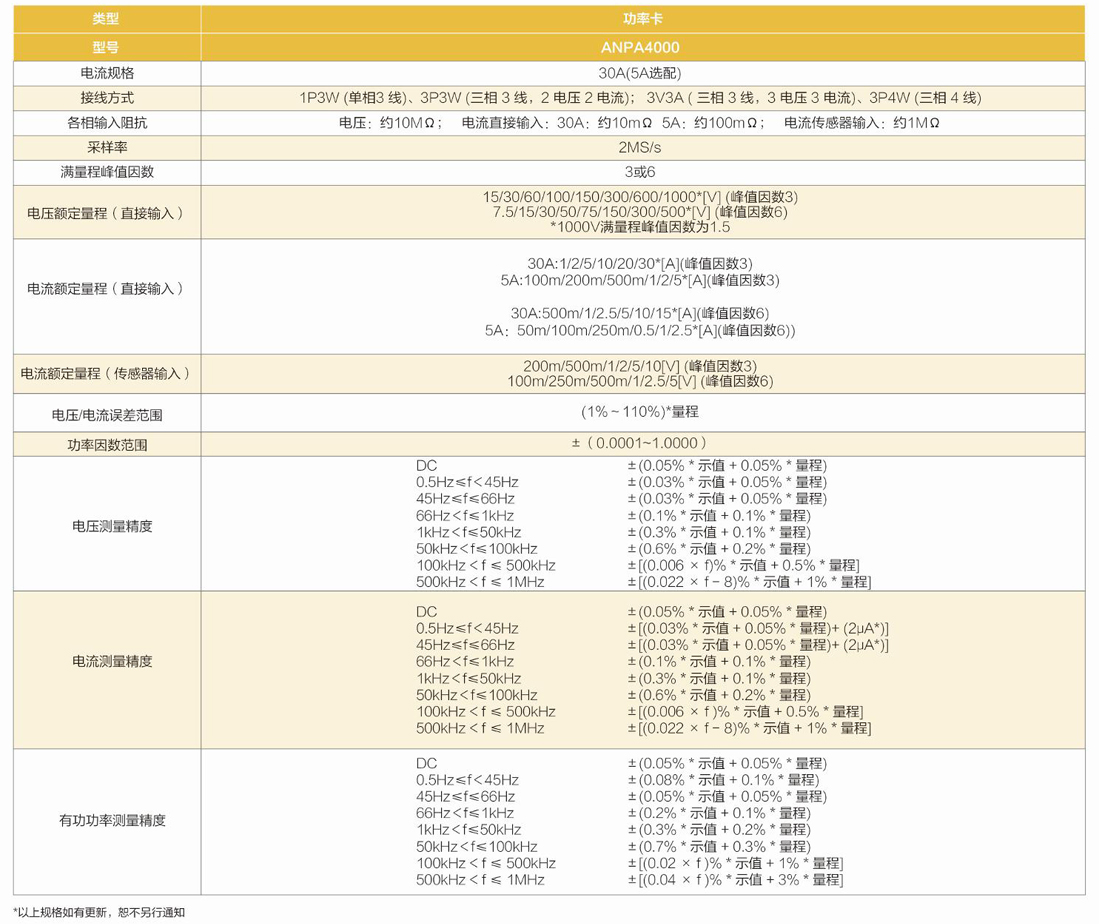

技术规格

型号

ANPA3000

电流规格

30A(50A 5A选配)

接线方式

1P3W (单相3 线)、3P3W (三相 3 线,2 电压 2 电流)、

3V3A ( 三相 3 线,3 电压 3 电流)、3P4W (三相 4 线)

各相输入阻抗

电压:约10MΩ

电流直接输入:30A:约10mΩ  50A: 约4mΩ  5A:约100mΩ

电流传感器输入:约1MΩ

采样率

400kS/s

满量程峰值因数

3或6

电压额定量程

(直接输入)

15/30/60/100/150/300/600/1000*[V] (峰值因数3)

7.5/15/30/50/75/150/300/500*[V] (峰值因数6)

*1000V满量程峰值因数为1.5

电流额定量程

(直接输入)

30A:1/2/5/10/20/30*[A](峰值因数3)

50A:1/2/5/10/20/50*[A](峰值因数3)

5A:100m/200m/500m/1/2/5*[A](峰值因数3)

500m/1/2.5/5/10/15*[A](峰值因数6)

50A/1/2.5/5/10/25*[A](峰值因数6)

5A:100m/200m/500m/0.5/1/1.5*[A](峰值因数6)

电流额定量程

(传感器输入)

200m/500m/1/2/5/10[V] (峰值因数3)

100m/250m/500m/1/2.5/5[V] (峰值因数6)

电压/电流

精度范围

(1%~110%)×量程

其中50A板卡1A量程为(5%~110%)×量程

功率因数范围

±(0.001 ~ 1.000)

电压测量精度

DC

0.5Hz≤f<45Hz

45Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤50kHz

50kHz<f≤100kHz

100kHz < f ≤ 500kHz

500kHz < f ≤ 1MHz

±(读数的0.05% + 量程的0.05%)

±(读数的0.03% + 量程的0.05%)

±(读数的0.03% + 量程的0.05%)

±(读数的0.1% + 量程的0.1%)

±(读数的0.3% + 量程的0.1%)

±(读数的0.6% + 量程的0.2%)

±[读数的(0.006 × f )% + 量程的0.5%]

±[读数的(0.022 × f - 8)% + 量程的1%]

电流测量精度

DC

0.5Hz≤f<45Hz

45Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤50kHz

50kHz<f≤100kHz

100kHz < f ≤ 500kHz

500kHz < f ≤ 1MHz

±(读数的0.05% + 量程的0.05%)

±[(读数的0.03% + 量程的0.05%)+ (2µA*)]

±[(读数的0.03% + 量程的0.05%)+ (2µA*)]

±(读数的0.1% + 量程的0.1%)

±(读数的0.3% + 量程的0.1%)

±(读数的0.6% + 量程的0.2%)

±[读数的(0.006 × f )% + 量程的0.5%]

±[读数的(0.022 × f - 8)% + 量程的1%]

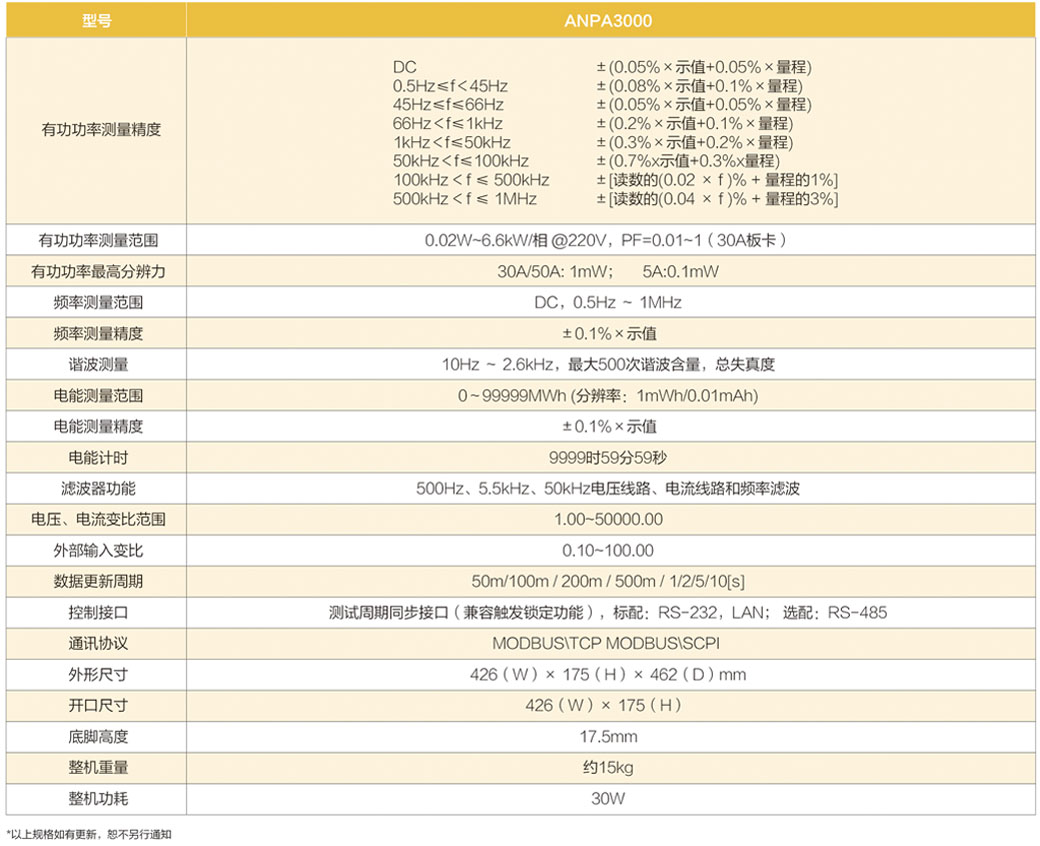

有功功率测量精度

DC

0.5Hz≤f<45Hz

45Hz≤f≤66Hz

66Hz<f≤1kHz

1kHz<f≤50kHz

50kHz<f≤100kHz

100kHz < f ≤ 500kHz

500kHz < f ≤ 1MHz

±(0.05%×示值+0.05%×量程)

±(0.08%×示值+0.1%×量程)

±(0.05%×示值+0.05%×量程)

±(0.2%×示值+0.1%×量程)

±(0.3%×示值+0.2%×量程)

±(0.7%x示值+0.3%x量程)

±[读数的(0.02 × f )% + 量程的1%]

±[读数的(0.04 × f )% + 量程的3%]

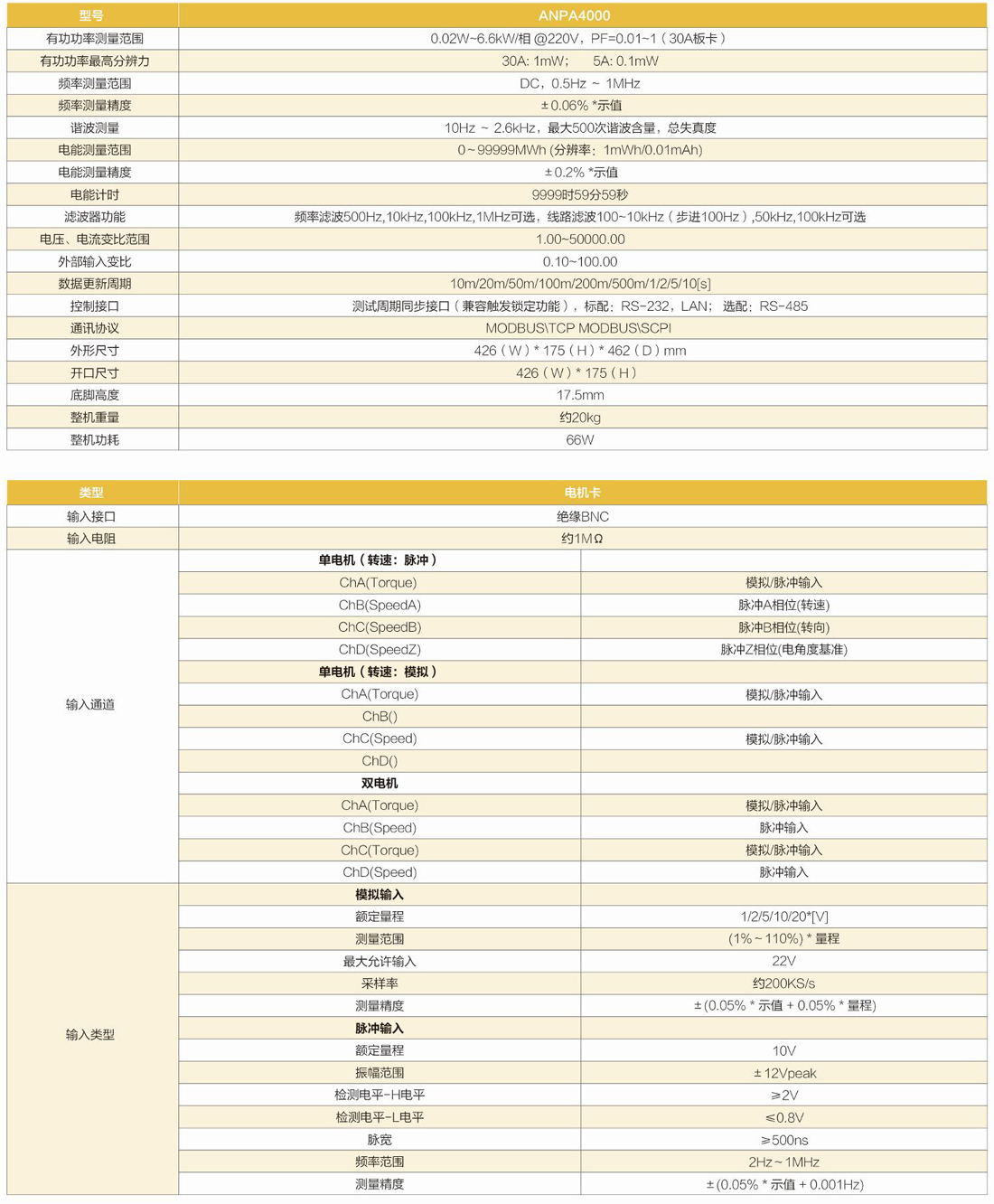

有功功率测量范围

0.02W~6.6kW/相 @220V,PF=0.01~1

有功功率最高分辨力

30A/50A: 1mW

5A:0.1mW

频率测量范围

DC,0.5Hz ~ 1MHz

频率测量精度

±0.1%×示值

谐波测量

10Hz ~ 2.6kHz,最大500次谐波含量,总失真度

电能测量范围

0~99999MWh (分辨率:1mWh/0.01mAh)

电能测量精度

±0.2%×示值

电能计时

9999时59分59秒

滤波器功能

500Hz、5.5kHz、50kHz电压线路、电流线路和频率滤波

电压、电流变比范围

1 . 0~ 50000.0

外部输入变比

0.010~100.000

数据更新周期

50m/100m / 200m / 500m / 1/2/5/10[s]

控制接口

测试周期同步接口(兼容触发锁定功能),标配:RS-232,LAN; 选配:RS-485

通讯协议

MODBUSTCP MODBUSSCPI

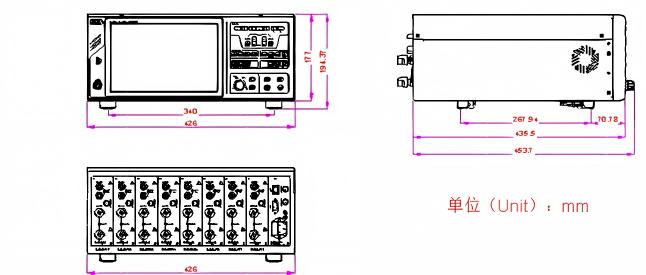

外形尺寸

426(W)× 175(H)× 462(D)mm

开口尺寸

426(W)× 175(H)

底脚高度

17.5mm

整机重量

约15kg

整机功耗

30W

■   [条件]温度:23±5℃,湿度:30%~75%RH,输入波形:正弦波,共模电压:0V,线路滤波器:OFF,频率滤波器:440Hz以下ON,功率因数λ:1,峰值因数:3。预热后。接线状态下,调零或改变量程后。

■  测量精度公式中f是频率,单位kHz。

■  当数据更新率是50ms、100ms时,所有精度加读数的0.03%。

■  因调零或量程改变后温度变化的影响:

■  电压DC精度加量程的0.02%/℃,电流DC精度加500μA/℃,外部传感器DC精度加50μV/℃,功率DC精度加电压和电流影响的乘积。
