大功率直流电子负载
型号:
AN23600E系列
应用:
新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、军工、光伏、电网储能、航空航天等多领域
产品概述 产品特点 产品应用 技术规格
产品概述
■   高功率密度,6kW高度4U,24kW高度13U;体积小,重量轻,操作便捷;
■   精密测量技术,支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%F.S.的准确度(此指标在高温下保持不变);
■   内置动态负载拉载模式,动态频率最高50kHz,并具备Vpk+/-测试功能;
■   内置FLEX模式,可以模拟容性负载、感性负载以及复合阻抗负载;
■   宽量程,同等容量下,提供了接近传统大功率负载2倍的电流量程;
■   优良的动态特性,最高96A/us的电流速升能力;
■   内置定电流、定电压、定电阻、定功率,短路模拟,过流保护测试,序列化测试等多项功能;
■   保护功能完备,支持过电流过电压过温反接SENSE保护等;
■   内置温度采集芯片以及调速型风机控制;
■   内置电池模式,适用于放电测试进行电量积分、计时;
■   接口丰富,标配RS232、LAN,选配RS485、GPIB、CAN等接口。




产品特点

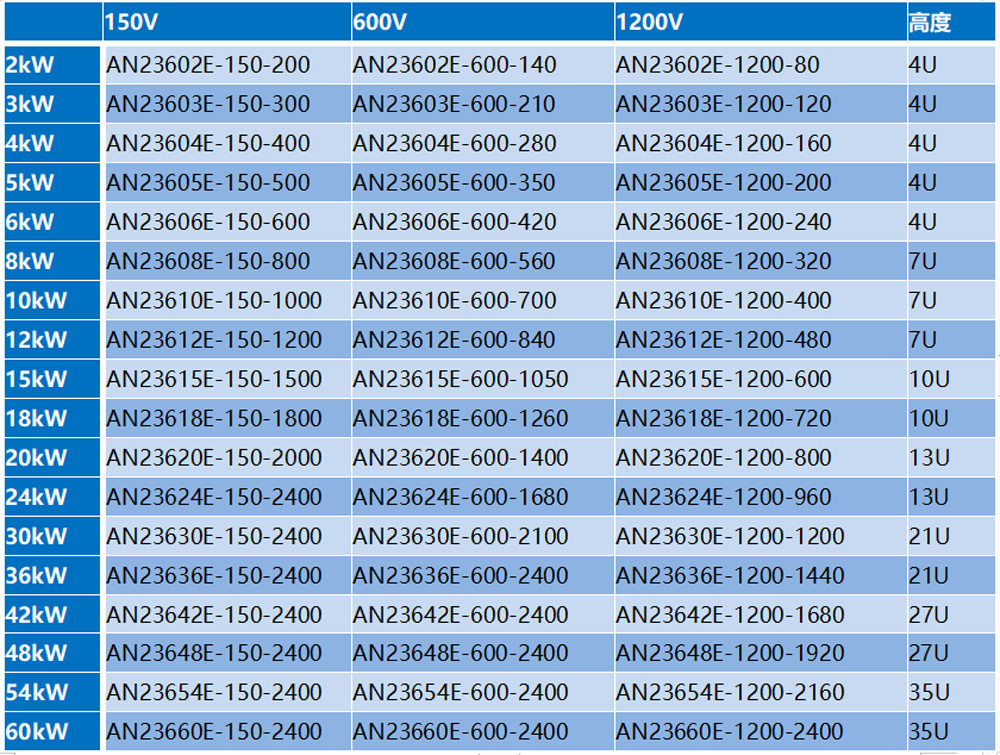

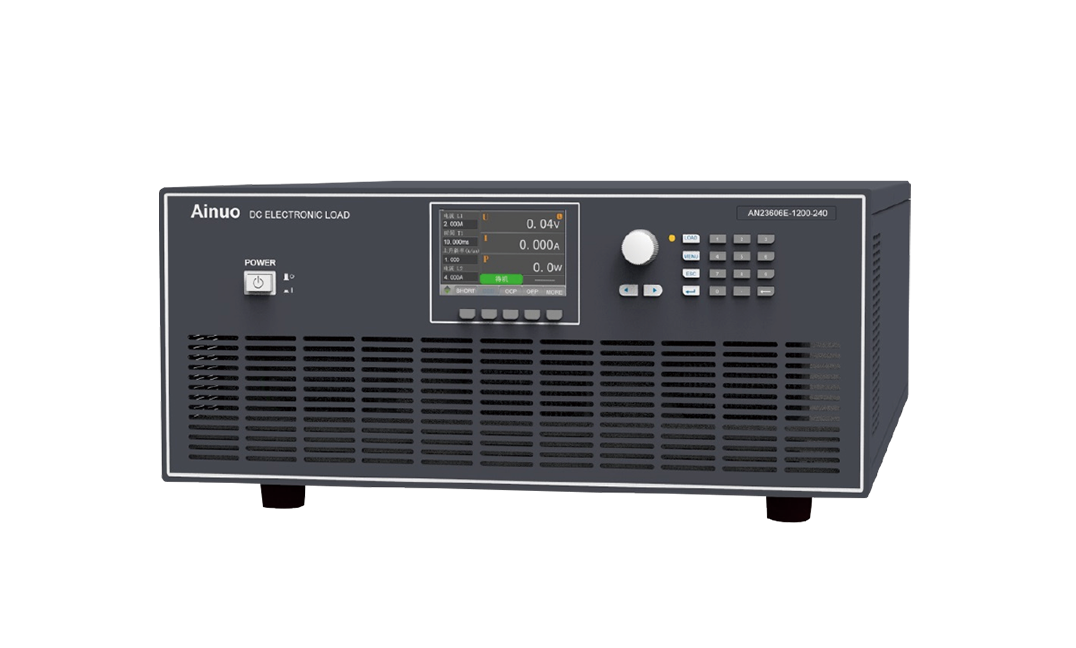

产品型号



高功率密度、小体积、宽电压
■   AN23600E系列负载具有较宽的电压、电流输入范围,满足高电流、低电压或者高电压、低电流的多种测试需求。采用高功率密度设计,体积是传统电子负载一半,重量是三分之一。

● 基本模式

■   内置基本定电压、定电流、定电阻、定功率模式,可以满足广泛的测试需求。


● FLEX模式——内置复合阻抗网络开机模式
■   真实负载中,输入滤波电容会造成上电瞬间极大的冲击电流,较长的内部引线存在的寄生电阻和电感,会造成拉载波形的进一步畸变。因此其阻抗会等效为一个复合阻抗网络。
■   AN23600E系列内置的复合阻抗(FLEX)模式是专门模拟此类负载,用来测试被测电源适用性的。该模式下,根据真实负载特性,分解出下图所示的四个测试参数,启动后负载会依照设定的阻抗网络,进行电流拉载。


● BATY模式——电池测试专用模式
■   针对电池,AN23600E系列负载提供三种放电模式:定电流、定电阻与定功率模式,并且可以通过设置电压阈值以及测试时间(1秒~100000秒)来控制电子负载的拉载,避免过放而损坏电池。同时,负载还提供放电电量显示。BATY模式也适用于超级电容以及其他类似的放电测试场合。

● LED模式——模拟LED特性负载模式
■   AN23600E系列负载内置模拟LED特性负载模式,以右图所示模型进行拉载,模拟LED导通前电流为0以及导通后按照伏安曲线上升的特点。利用电子负载进行模拟拉载,有效替代使用LED灯条以及电阻负载的光污染、参数不稳定问题。


● CCD模式——快速动态以及Vpp测试
■   AN23600E系列负载内置高速动态拉载测试功能,动态变化可高达50kHz。用户可以设定一段时间的重复次数,范围为1~100000,或者持续进行动态拉载。如下图所示,可以设定电流的高低拉载值、拉载时间、上升下降斜率等。在进行动态拉载的同时,负载还提供电压峰峰值的测量,采样频率高达500kHz。


● CC模式——超快拉载速度以及超低过冲值
■   AN23600E系列负载可以提供超快速的拉载速度。如AN23606E-1200-240可提供12A/uS的上升速度。在解决快速拉载问题的同时,负载内置数字控制器能够保障过冲幅度的最低化。右图为AN23600E负载在全速拉载过程中,电流上升波形与某品牌电子负载的对比。


● CV模式——高性能控制器,环路速度可调
■   随着恒流源的应用场景越来越多,AN23600E系列负载内置了优化的零点补偿控制器。在满足快速、稳定、准确拉载的同时,有三种环路速度可调,极大地拓展了负载适应性。不同于普通的积分型滞后控制,如右图所示可以看到明显的超前预测控制环节。下方为电流波形,在第一时间即完成对被测电源的”预判”,从而快速、稳定的完成CV带载过程。



● LIST模式——序列化拉载功能


■   AN23600E系列负载内置序列测试功能最多可以编辑8组数据,每组可编辑200步,每步可编辑执行时间,时间范围为0-100s。在电池放电、伺服器、通讯电源混合负载调变等场合,提供不同的拉载电流波形,作为动态电流测试的有效补充办法。


● 高精准测量
■  AN23600E系列负载,在电压、电流测量方面均提供三个档位。以AN23606E-1200-240为例,电压有150V/600V/1200V三个档位,同时满足低压、中压、高压三种区间的需求;电流具有24A/120A/240A,可以针对不同应用场合的电流提供更准的测量值。采用高精度A/D、D/A芯片,能够支持电压0.015%+0.015%F.S.、电流0.04%+0.04%F.S.以及功率0.1%+0.1%F.S.的准确度。

● 瞬间过功率功能
■  AN23600E系列具有瞬间2倍过功率加载能力,可使负载短时间内承受超过额定功率的加载能力,有效的解决了冲击型产品的选型问题。用户可以按照电源或者电池的额定功率而非最大功率选型,节约成本,并且提高了适应性。


●  精准锁定电源保护点

■  当待测源输出电流(功率)过大时,会带来损坏风险,因此,待测电源多数会有过电流(功率)保护功能:当过载时,降低输出电压或者停止输出。为此,负载提供这种情况的测试模式——过电流测试(OCP),过功率测试(OPP)功能。设置好拉载电流与判断电压后,当负载检测到电压小于等于判断电压后,停止拉载,同时将发生保护瞬间的电流(功率)在显示屏上显示出来,并根据该保护点进行结果判断。

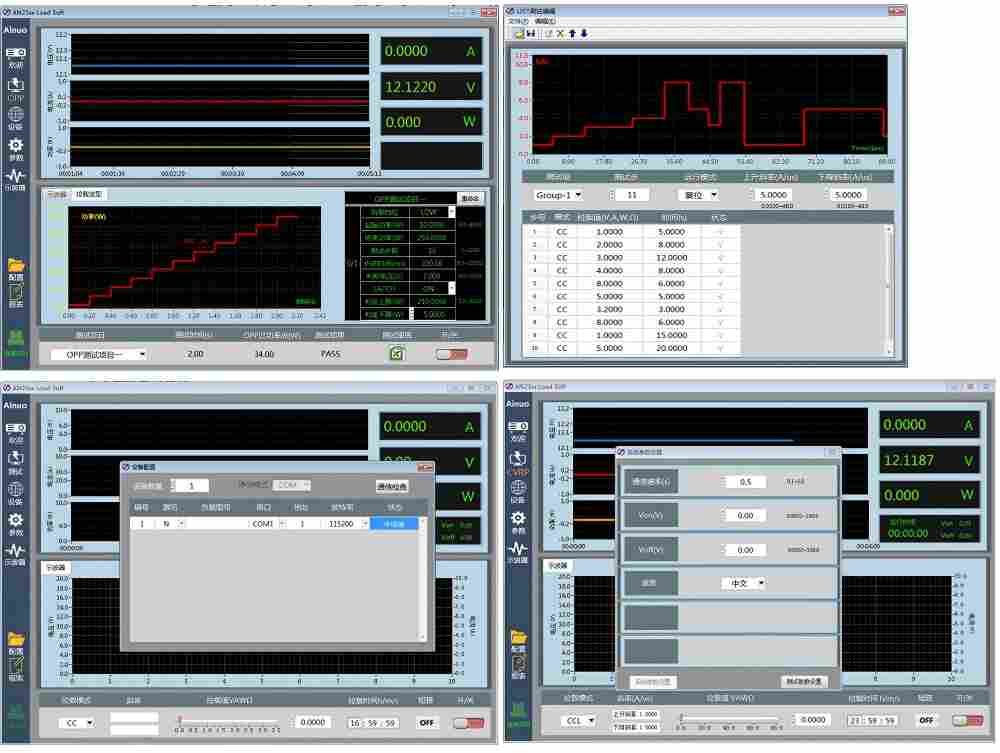

●  可视化程控软件
■  用户可以使用上位机软件程控负载进行测试。序列测试(List)通过负载界面设置会比较繁琐但使用上位机软件的图形界面快速设置,并配合波形绘制将会给测试人员带来极大方便。
■  上位机会自动储存过流测试(OCP)、过功率测试(OPP)测试结果及过程数据,并生成测试结果报告。

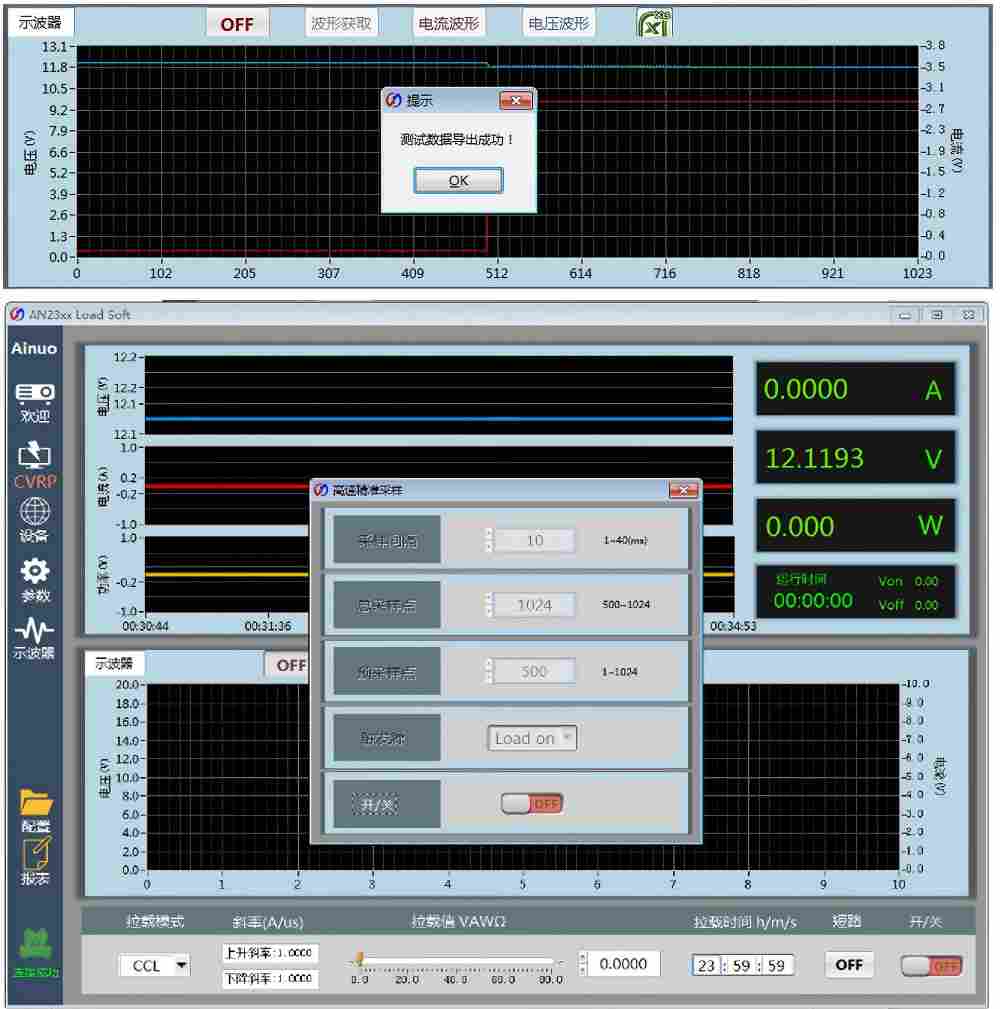

●  数据采集功能
■  用户可以使用负载的数据采集功能配合触发源启动抓取瞬间电压,电流的数据,使用上位机软件将数据点绘制成波形呈现出来,测试数据可以导出excel。
采样时间:1-40微秒;解析度:1微秒
采样点数:1~1024(总采样点数)
触发源:Load on/Load off/TTL/BUS/Manual


产品应用

■   直流充电桩/车载充电机、功率电子测试
■   服务器电源、高压UPS、通信电源的测试
■   智能制造、工业电机的测试
■   电池放电测试
■   汽车电子测试,如保险丝、控制盒等
■   光伏组件阵列、风能发电虚拟负载测试
■   继电器模拟负载测试
■   储能系统的模拟测试
■   军工航天电源测试
■   直流电源供应器以及电力电子元器件测试

技术规格


型号AN23606E-150-600AN23606E-600-420AN23606E-1200-240AN23612E-150-1200AN23612E-600-840AN23612E-1200-480
工作范围电压0-150V0-600V0-1200V0-150V0-600V0-1200V
电流0-600A0-420A0-240A0-1200A0-840A0-480A
功率6kW12kW
最低工作电压1.8V@600A14V@420A20V@240A1.8V@1200A14V@420A20V@240A
定电流拉载量程60/300/600A42/210/420A24/120/240A120/600/1200A84/420/840A48/240/480A
分辨力0.5/2/5mA0.4/2/4mA0.2/1/2mA1/5/10mA1/5/10mA0.5/2/5mA
准确度0.05%+0.05%F.S.0.04%+0.06%F.S.0.05%+0.05%F.S.0.04%+0.06%F.S.
定电压拉载量程16/80/150V80/150/600V0.04%+0.06%F.S.16/80/150V80/150/600V0.04%+0.06%F.S.
分辨力0.1/0.5/1mV0.5/1/5mV1/5/10mV0.1/0.5/1mV0.5/1/5mV1/5/10mV
准确度0.025%+0.025%F.S.
定电阻拉载量程5mΩ-50Ω(16V)
20mΩ-200Ω(80V)
0.5Ω-1000Ω(150V)
50mΩ-500Ω(80V)
200mΩ-2000Ω(150V)
2Ω-4000Ω(600V)
0.1Ω-1kΩ(150V)
0.4Ω-4kΩ(600V)
10Ω-20kΩ(1200V)
2.5mΩ-25Ω(16V)
10mΩ-100Ω(80V)
0.25Ω-500Ω(150V)
25mΩ-250Ω(80V)
0.1Ω-1000Ω(150V)
1Ω-2000Ω(600V)
50mΩ-0.5kΩ(150V)
0.2Ω-2kΩ(600V)
5Ω-10kΩ(1200V)
分辨力5mA/Vsense4mA/Vsense2mA/Vsense10mA/Vsense10mA/Vsense5mA/Vsense
准确度Vin/Rset*(0.2%)+0.2%IF.S.
定功率拉载量程600/3000/6000W1200/6000/12000W
分辨力10/50/100mW20/100/200mW
准确度0.2%+0.2%F.S.
电流变化率设置范围0.5mA/us-6A/us(60A)
2mA/us-21A/us(300A)
5mA/us-42A/us(600A)
0.4mA/us-1.8A/us(42A)
2mA/us-9A/us(210A)
4mA/us-18A/us(420A)
0.2mA/us-1.2A/us(24A)
1mA/us-6A/us(120A)
2mA/us-12A/us(240A)
1mA/us-12A/us(120A)
5mA/us-30A/us(600A)
10mA/us-60A/us(1200A)
1mA/us-2.4A/us(84A)
5mA/us-12A/us(420A)
10mA/us-24A/us(840A)
0.4mA/us-1.6A/us(48A)
2mA/us-8A/us(240A)
4mA/us-16A/us(480A)
分辨力0.5/2/5mA/us0.4/2/4mA/us0.2/1/2mA/us1/5/10 mA/us1/5/10mA/us0.4/2/4mA/us
规格外形尺寸426mm×177mm×600mm(W×H×D),加支脚高度201mm,支脚可拆除426 mm ×400 mm ×650 mm(W×H×D)
重量35kg72kg
注:其他型号规格参数请咨询原厂



通用参数
电压150V600V1200V
复合阻抗量程LS: 0.1uH~20uH   RS: 30mΩ~20Ω  CL: 30uF~50000uF   RL: 与CR模式高挡一致
分辨力LS: 0.1uH      RS: 10mΩ        CL: 1uF         RL: 与CR模式高挡一致
LED测试量程coeff: 0.01~1
电池测试放电时间1s~100000s
分辨力1s
电流动态T1&T20.020~99.999ms/100ms~100000ms
分辨力2us/1ms
准确度2us+100ppm
最小上升时间100us(Typical)
电流测量量程、分辨力同定电流拉载
准确度同定电流拉载
电压测量量程、分辨力同定电压拉载
准确度0.015%+0.015%F.S.
输入电阻800kΩ(Typical)1MΩ(Typical)2MΩ(Typical)
功率测量量程、分辨力同定功率拉载
准确度0.1%+0.1%IF.S.*UF.S.
工作温度、湿度0 ~ 40℃,20-90%RH
温度系数100ppm/℃(Typical)
