高精度多通道功率分析仪 - 高精度多通道功率分析仪ANPA5000

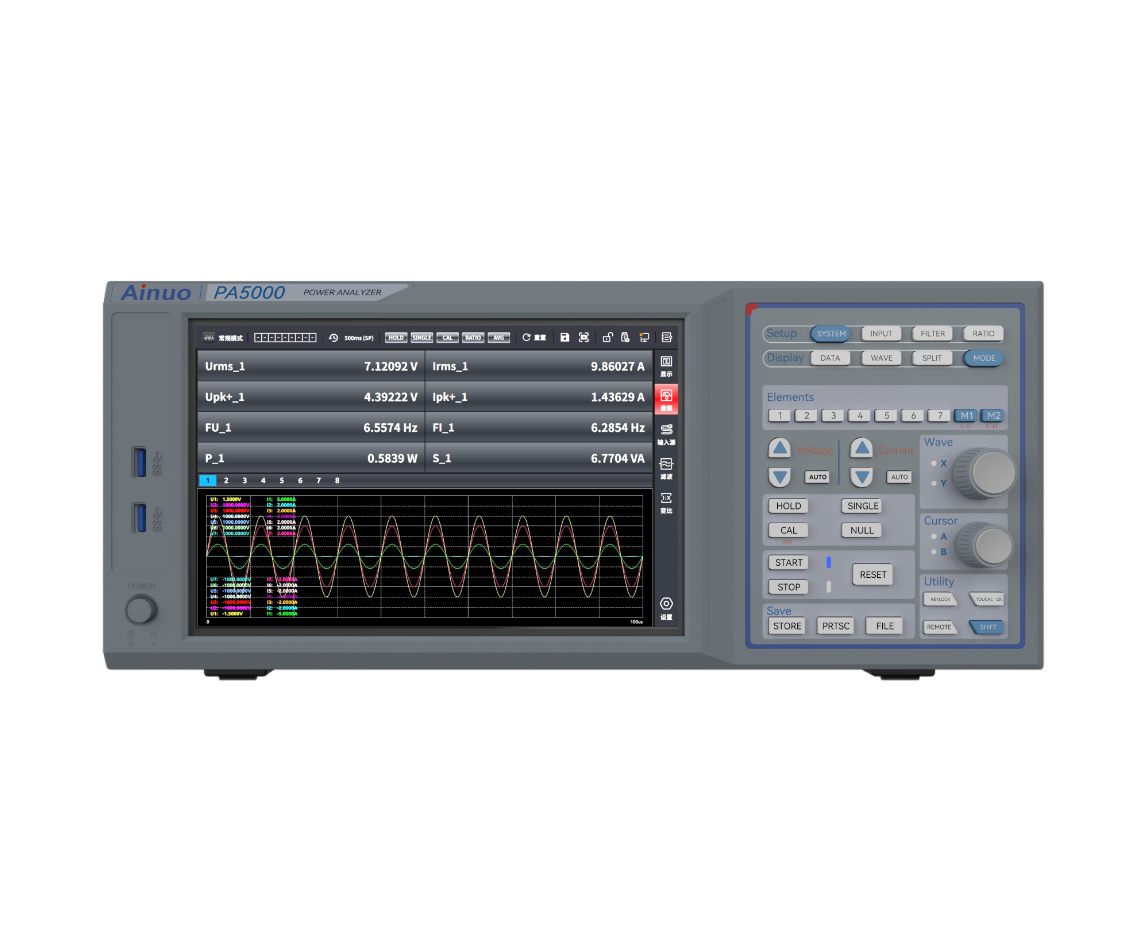

产品概述

　　ANPA5000高精度多通道功率分析仪支持七通道同步功率分析，基本精度0.01%×示值+0.02%×量程，采样率10MS/s，最大电压1000V(DC1500V)，电流规格30A(标配)/5A，标配BNC接口。仪器可选配电机测量通道，最大支持4电机同步测试。整机采用全触屏设计，显示界面条目可自定义，支持多种波形显示;数据存储支持存储项目自定义、CSV格式导出以及本地存储与截图保存。

　　电动汽车、电驱台架性能测试

　　OBC、充电桩电效率测试

　　光伏逆变器生产过程中老化前后功率、效率、谐波分析

　　变频电机功耗及机械效率测试

　　电力电子、变压器、谐波分析

　　开关电源功率、谐波、浪涌电流分析

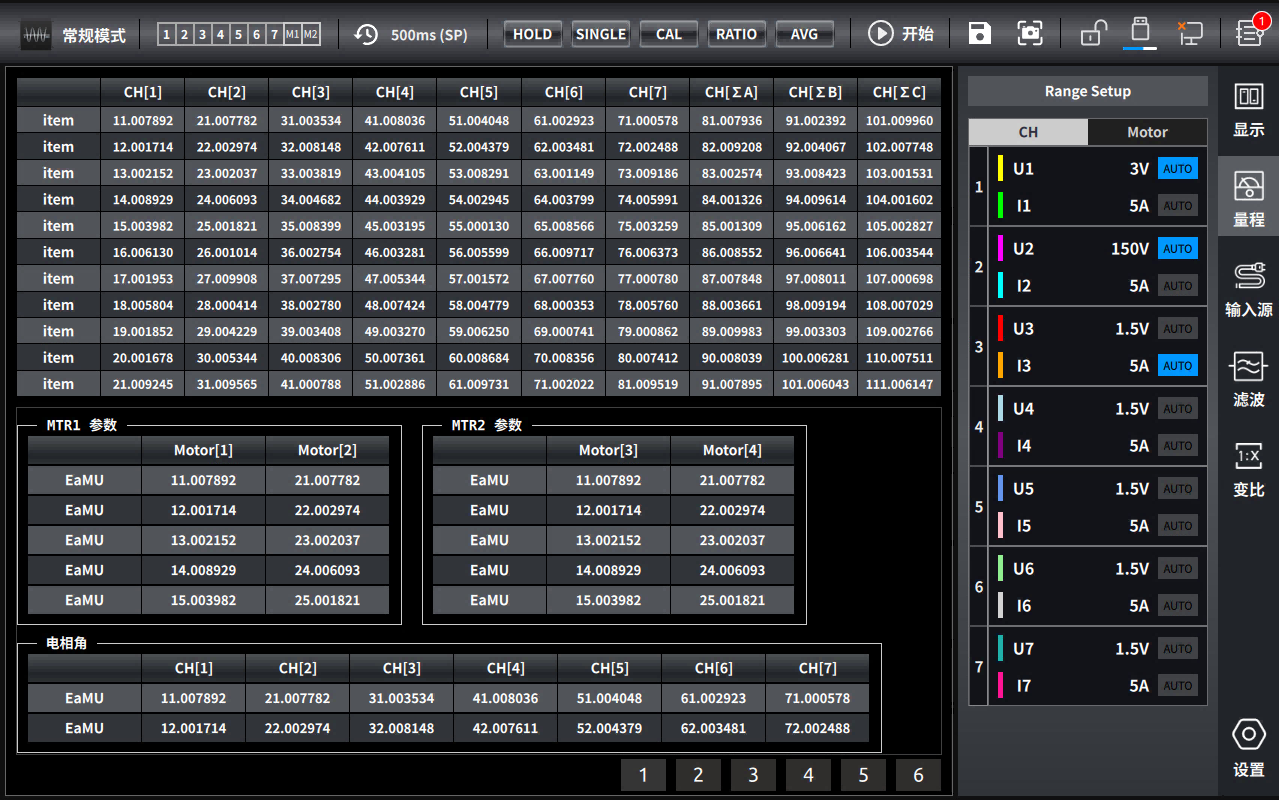

　　数据显示

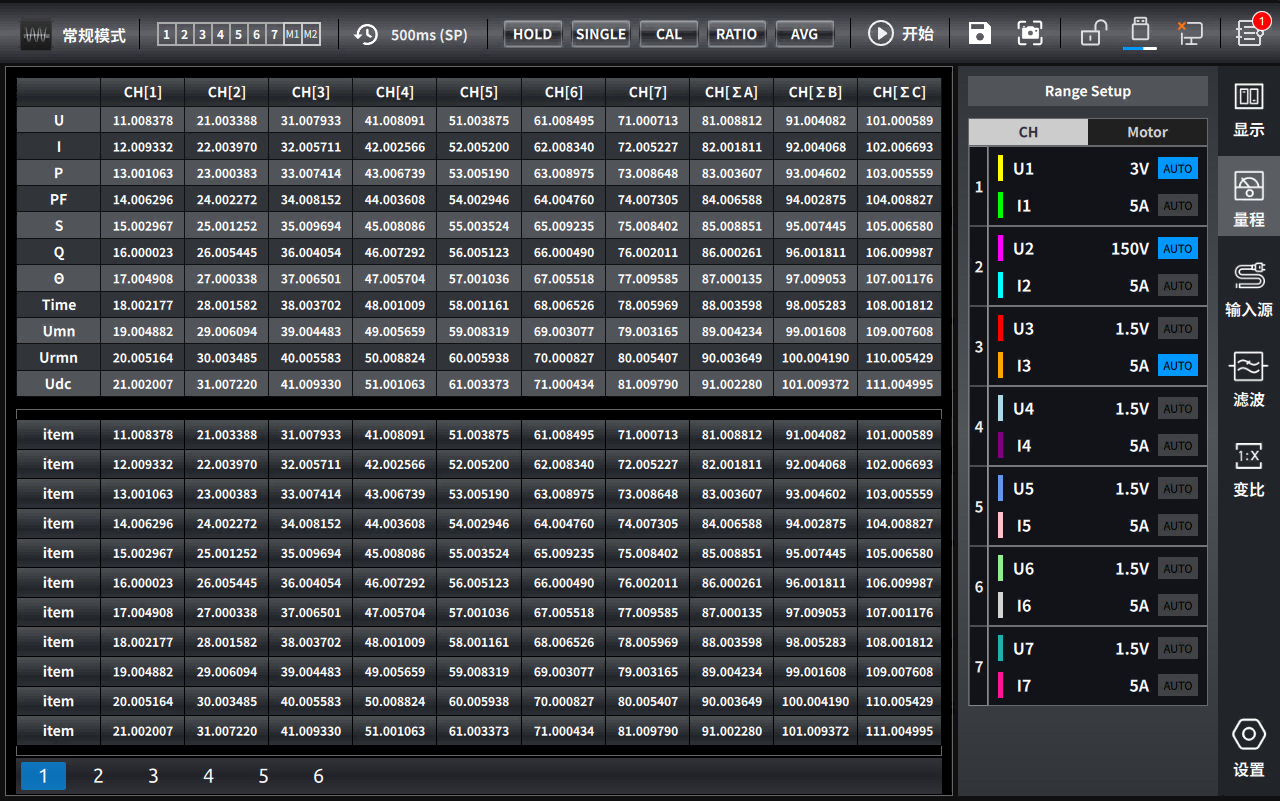

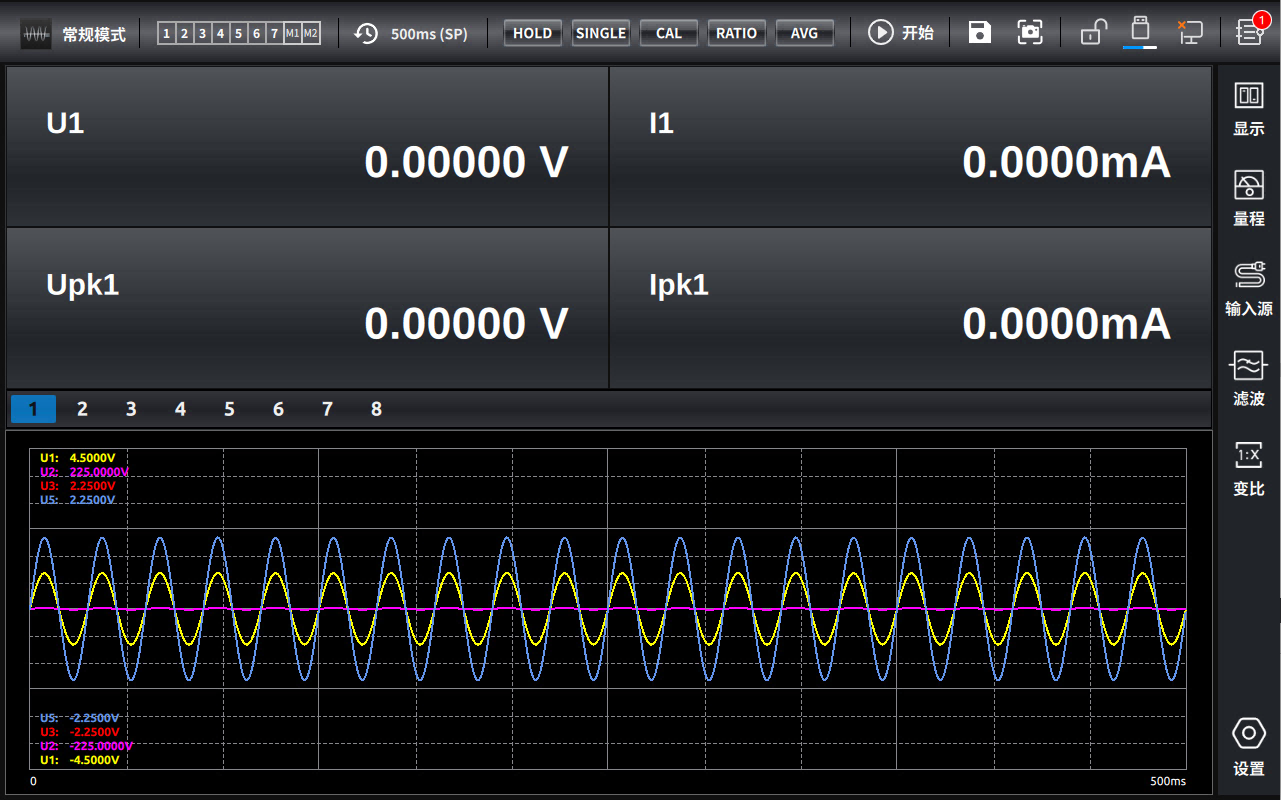

　　分屏显示

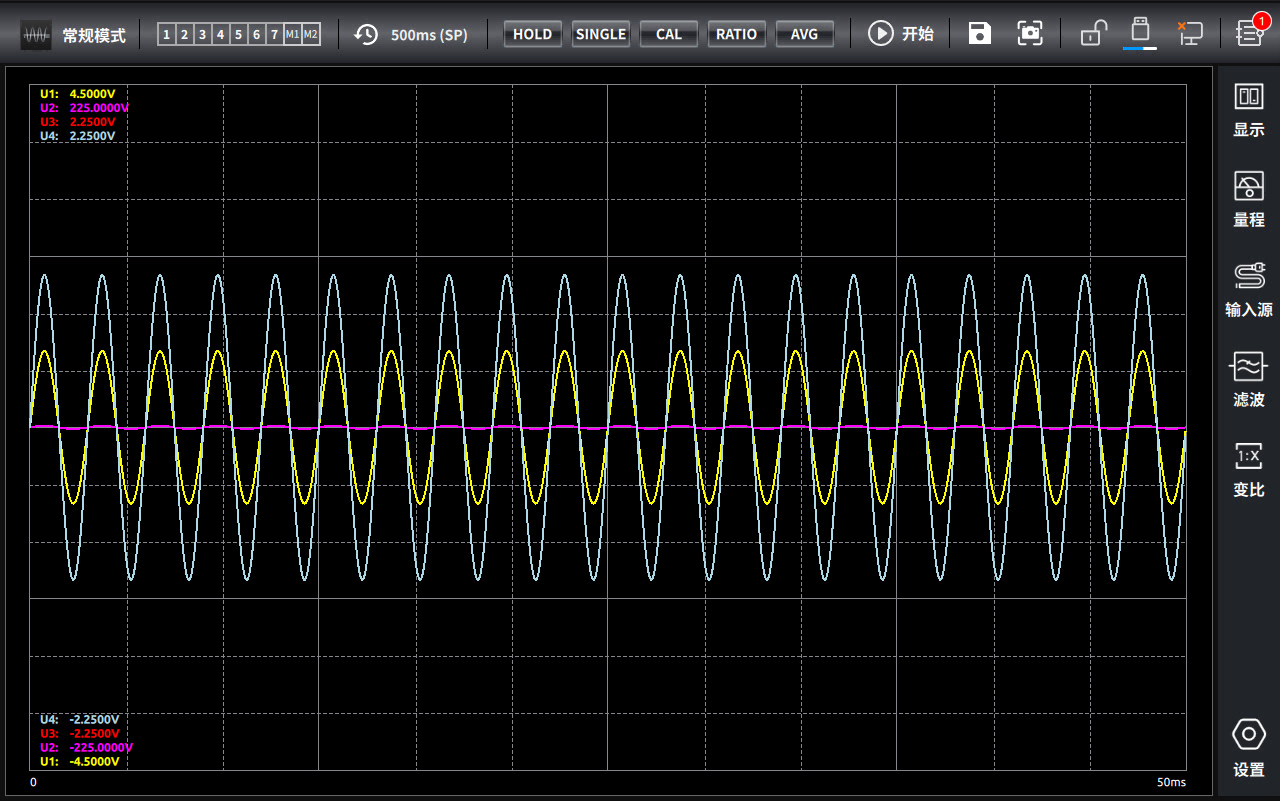

　　波形显示

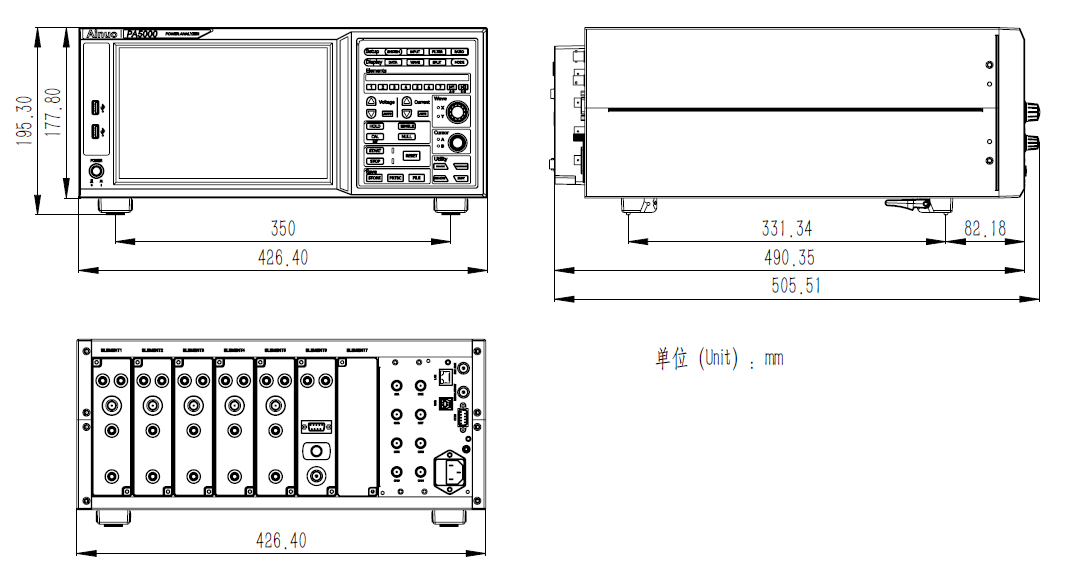

　　外形尺寸

产品特点

　　★多通道：1～7通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(汽车台架、光储系统、变频器、电机)测量需求;

　　★高精度：使用高速FPGA+ARM处理器双核处理，18位高速高精度AD转换器，基本精度可达0.03%;

　　★高速度：最快10ms数据刷新率，支持自动周期功能，满足变频测试要求。

　　★宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~5MHz，可满足各种标准和非标准正弦波形负载功率测量;

　　★多规格：单通道可测量电流30A(可选配5A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求;

　　★电机测量：最多可选配两个电机测量通道，最大支持4电机同时测试，包含脉冲/模拟型扭矩、转速传感器，可计算转速、扭矩、同步速度、滑差、Pm、EaMU、EaMI等相关计算。

　　★多路谐波分析：七通道可同时进行谐波分析，最高500次谐波测量，失真度分析，可直观显示各次谐波含量和总含量;

　　★线路滤波：具备完善的低通频率滤波器和线路滤波器，从100Hz·1MHz多档位可选，可测量PWM波形的基波值，滤掉开关电源电流高频干扰;

　　★传感器：变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器;

　　★效率计算：可同时测量设备的输入、输出能耗，并计算出其效率;

　　★电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量;

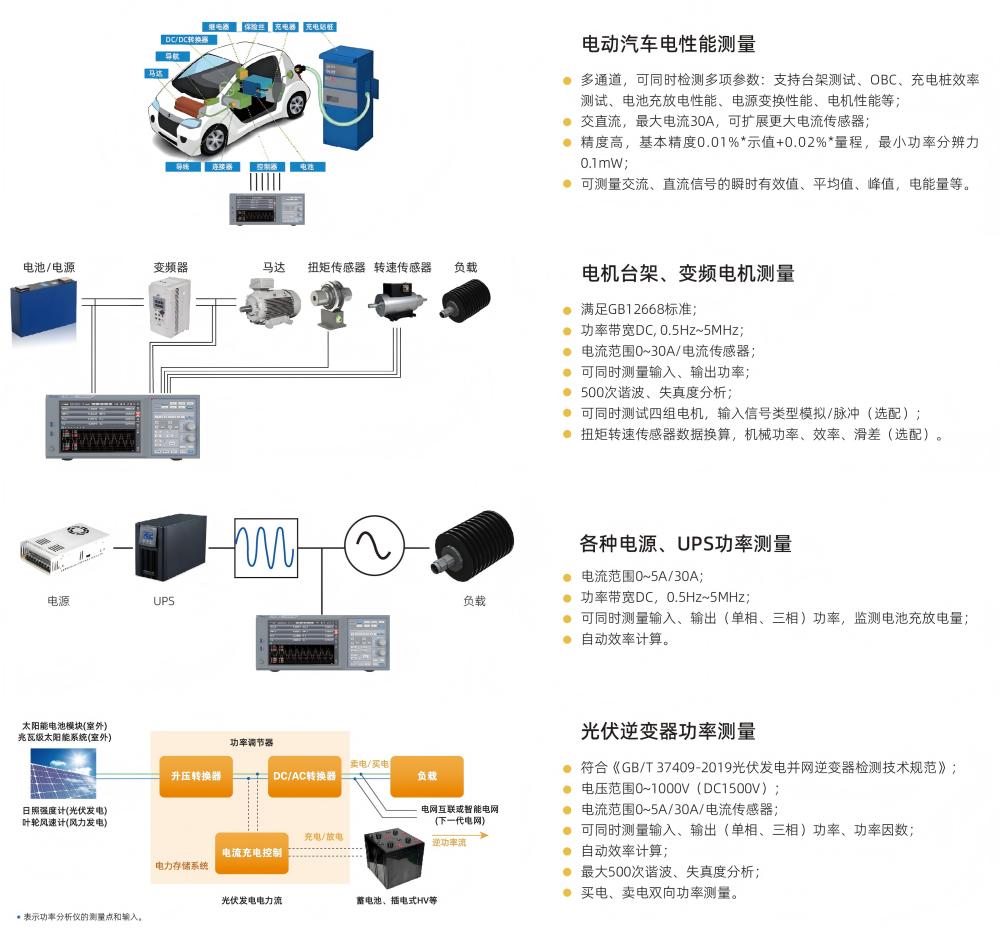

产品应用

技术规格

型号	ANPA5000
电流规格	30A(5A选配)
接线方式	1P3W (单相 3 线)、3P3W (三相 3 线，2 电压 2 电流)、 3V3A (三相 3 线，3 电压 3 电流)、3P4W (三相 4 线)
各相输入阻抗	电压：约10MΩ 电流直接输入：30A：约5mΩ 5A：约100mΩ 电流传感器输入：约1MΩ
采样率	10MS/s
满量程峰值因数	3或6
电压额定量程（直接输入）	1.5/3/6/10/15/30/60/100/150/300/600/1000V(1500VDC)(峰值因数3) 0.75/1.5/3/5/7.5/15/30/50/75/150/300/500[V] (峰值因数6) 1000V满量程峰值因数为1.5
电流额定量程（直接输入）	30A:500m/1/2/5/10/20/30[A](峰值因数3) 5A:20mA/50mA/100m/200m/500m/1/2/5[A](峰值因数3) 30A:250m/500m/1/2.5/5/10/15[A](峰值因数6) 5A:10m/25m/50m/100m/250m/500m/1/2.5[A](峰值因数6)
电流额定量程（传感器输入）	50m/100m/200m/500m/1/2/5/10[V] (峰值因数3) 25m/50m/100m/250m/500m/1/2.5/5[V] (峰值因数6)
电压/电流精度范围	(1%～110%) * 量程
功率因数范围	±(0.0001 ～ 1.0000)
电压测量精度	DC 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	±（读数的0.02% + 量程的0.05%） ±（读数的0.03% + 量程的0.05%） ±（读数的0.03% + 量程的0.05%） ±（读数的0.01% + 量程的0.02%） ±（读数的0.03% + 量程的0.04%） ±（读数的0.1% + 量程的0.05%） ±（读数的0.3% + 量程的0.1%） ±（读数的0.6% + 量程的0.2%） ± {读数的(0.006×f)%+量程的0.5%} ± { 读数的（0.022*f-8）%+ 量程的 1%}
电流测量精度	DC 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	±（读数的0.02% + 量程的0.05%） ±（读数的0.03% + 量程的0.05%） ±（读数的0.03% + 量程的0.05%） ±（读数的0.01% + 量程的0.02%） ±（读数的0.03% + 量程的0.04%） ±（读数的0.1% + 量程的0.05%） ±（读数的0.3% + 量程的0.1%） ±（读数的0.6% + 量程的0.2%） ± {读数的（0.00725f-0.125）% + 量程的 0.5%} ± { 读数的（0.022*f-8）%+ 量程的 1%}
有功功率测量精度	DC 0.1Hz ≤ f < 10Hz 10Hz ≤ f < 30Hz 30Hz ≤ f ≤ 45Hz 45Hz ≤ f ≤ 66Hz 66Hz < f ≤ 1kHz 1kHz < f ≤ 10kHz 10kHz < f ≤ 50kHz 50kHz < f ≤ 100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	± (读数的0.02%+量程的0.05%) ±（读数的0.08% + 量程的0.1%） ±（读数的0.08% + 量程的0.1%） ±（读数的0.05% + 量程的0.05%） ±（读数的0.01% + 量程的0.02%） ±（读数的0.05% + 量程的0.05%） ±（读数的0.15% + 量程的0.1%） ±（读数的0.3% + 量程的0.2%） ±（读数的0.7% + 量程的0.3%） ± {读数的(0.008×f)%+量程的1%} ± { 读数的（0.048*f-20）%+ 量程的 1%}
有功功率测量范围	0.02W~6.6kW/相 @220V，PF=0.01~1(30A板卡)
有功功率最高分辨力	30A: 1mW 5A:0.1mW
频率测量带宽	DC，0.5Hz ～ 2MHz
频率测量精度	±0.06% * 示值
谐波测量	10Hz ～ 300kHz，1~500次谐波含量，总失真度
电能测量范围	0～99999MWh (分辨率：1mWh/0.01mAh)
电能测量精度	±0.05% * 示值
电能计时	9999时59分59秒
滤波器功能	数字滤波；频率滤波
电压、电流变比范围	1.00 ～ 50000.00
外部输入变比	0.10 ~ 100.00
数据更新周期	10m/20m/50m/100m/200m/500m/1/2/5/10[s]
控制接口	标配：LAN，CAN；选配：RS-232
多机同步	测试周期同步接口（兼容触发锁定功能），最大支持4台主机同步
通讯协议	MODBUSTCP MODBUSSCPI
外形尺寸	426（W）× 177（H）× 496（D）mm
开口尺寸	426（W）× 177（H），底脚高度：17.5mm
整机重量	约20kg
