直流无刷转子/整机综合测试系统
型号:
AN8355系列
应用:
家用无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等
产品概述 产品特点 产品应用 技术规格
产品概述

■  本系统适用于各类型直流无刷电机转子反电势,整机静态、反电势、空/负载动态等性能测试。

■  广泛应用于家用无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业。

产品特点

● 功能特点
■  宽频带:系统具备0.5Hz~100KHz超宽频带的电参数检测能力。
■  高精度:系统功率模块精度最高可达0.1%。
■  宽量程:系统电阻测量范围1mΩ-400KΩ、电压测量范围0.1V-1000V的超宽量程。
■  模块化:系统模块化设计,既避免干扰又可根据客户需求定制单/双工位、串/并行组合的测试系统。
■  多接口:系统自带USB、RS232、LAN等接口,支持PLC仿真技术、TCP/IP网络协议等,方便数据交互和仪表控制。

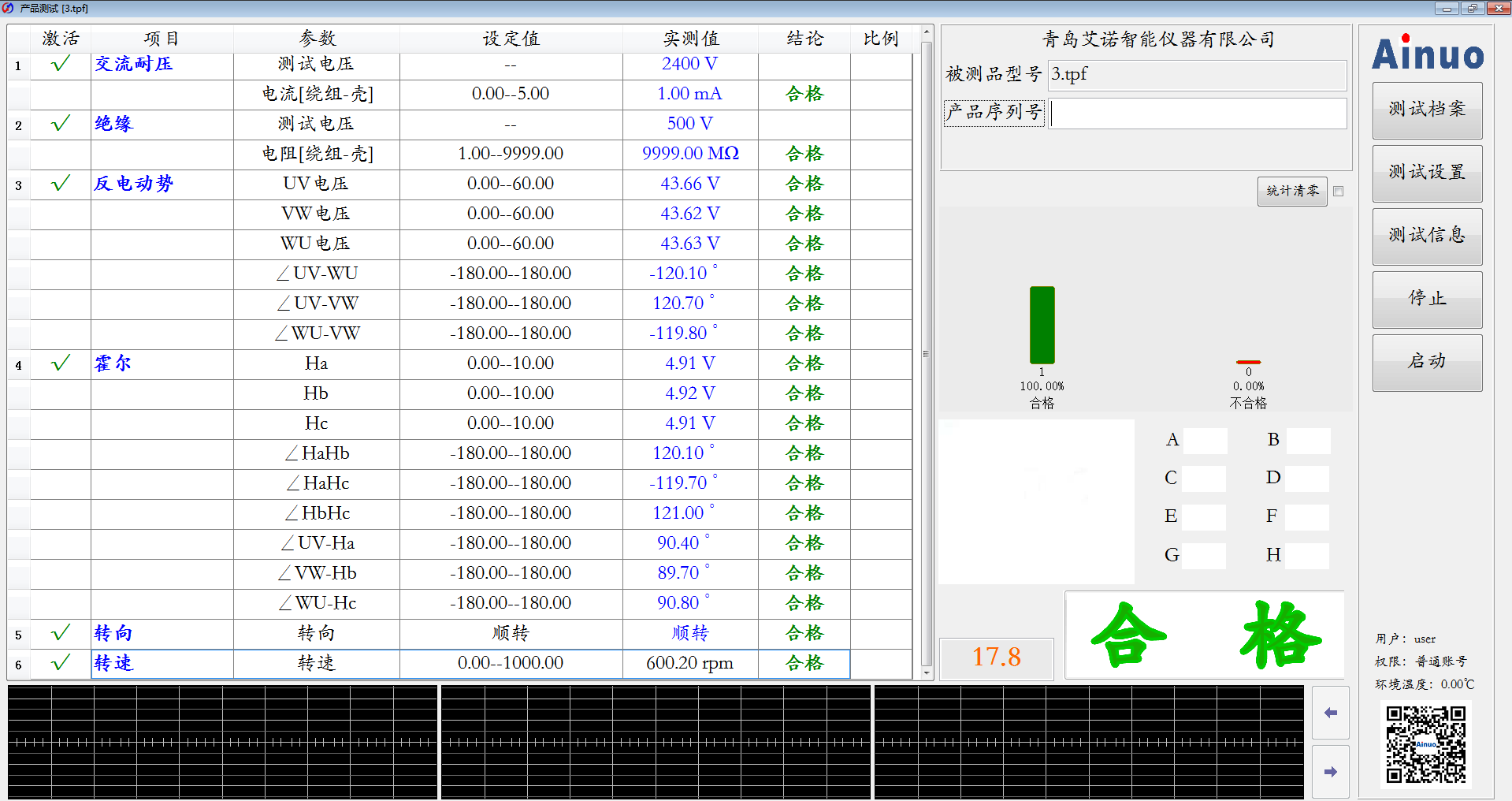

测试项目
■  转子:反电动势
■  整机:耐压、绝缘、电阻、反电动势、空负载、转速、霍尔、转向

产品应用

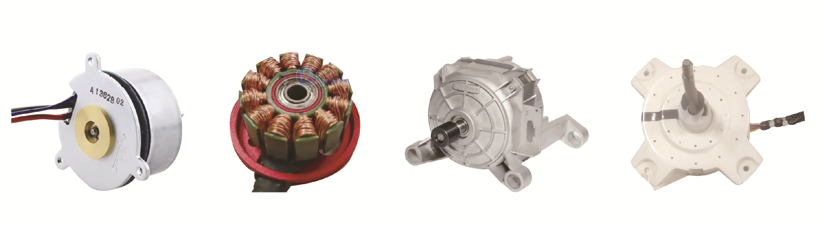

测试产品案例


技术规格

应用行业

家电无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等

产品型号

AN8355S

AN8355M

定制参数

耐压测试

输出电压

范围:(300 ~ 3000)VAC,步幅:10V/步

5000VAC

允许误差:±(2%×设定值+5V)

直耐

击穿电流

范围:(0.01~20.0)mA

100mA

允许误差:±(2%×读数值+0.3×量程)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值+0.1s)


绝缘测试

输出电压

范围:(200 ~ 1000)VDC,步幅:5V/步

2500V

允许误差:±(1%×设定值+5V)


纹波系数

<5%


电阻测量

范围:1.0~500MΩ

10GΩ

允许误差:±(5%×读数值+2个字)


持续时间

范围:(1.0~99.9)s,允许误差:±(1%×设定值+0.1s)


电阻测试

测试测量

范围:(0.1~20k)Ω,单位Ω

1mΩ~400KΩ

允许误差:±(0.3%×读数值+0.1%×量程)


温度测量

(0.0~60.0)℃,允许误差:±0.5℃


电阻平衡

计算公式

|电阻值-电阻平均值|/电阻平均值*100%

其他

显示范围

0.0%~99.9%


电感测试

测试范围

0.0001μH-99.99kH


基本精度

0.5%


测试频率

100Hz,120Hz,1kHz,10kHz


测试电平

0.1,0.3,1.0(V)


反电动势

电压范围


(1.0-300.0)V;

690V

允许误差


±(0.3%×读数值+0.2%量程)


转速范围


100-3000rpm


空载测试

电压范围


(1.0-300.0)V;

1000V

允许误差


±(0.3%示值+0.2%量程)

0.1级

电流范围


(0.05-20.00)A;


允许误差


±(0.3%示值+0.2%量程)


功率范围


(1.0-6.0k)W;


允许误差


±(0.8%示值+0.2%量程)


负载测试

负载范围


(0.20-0.75)Nm


霍尔测试

电压范围


(0.5-20.0)V


允许误差


±(0.5%×读数值+0.2%×量程)


频率


(10-1000)Hz


允许误差


±(0.1%×读数值+1个字)


占空比


(20-80)%;允许误差±(1%×示值)


转向测试

判定参数


正转、反转、不转
